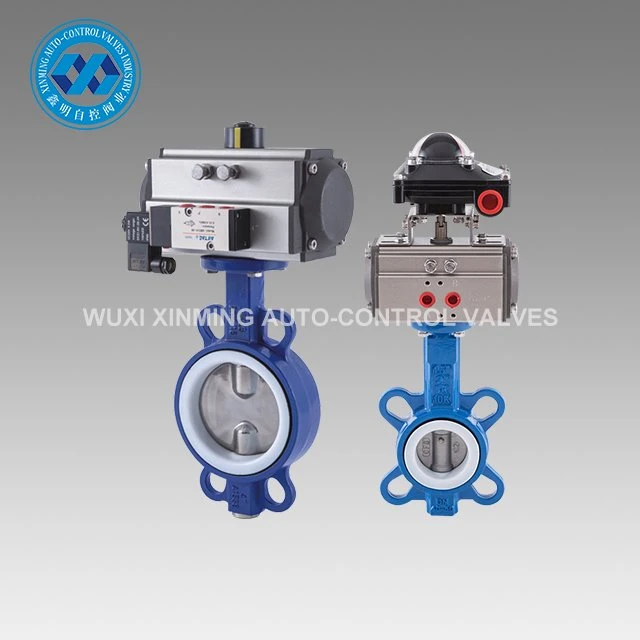

Butterflyventilen i duktilt jern er en enkel reguleringsventil, og den kan også brukes til-av-kontroll av lav-rørledningsmedier. For automatisk å starte og stoppe strømningen raskere enn motor-drevne ventiler, som opererer på trykkluft. Du må kontrollere luften til aktuatoren ved hjelp av enten den medfølgende elektriske pilotventilen eller en manuell på/av-ventil. Ventiler krever ikke et minimum trykkfall mellom innløp og utløp for drift.
Produktdetaljer:
| Produktnavn | Duktilt jern sommerfuglventil |
| Merkenavn | XM og OEM er også akseptert |
| Butterflyventil størrelse | 25mm-1000mm |
| Sertifisering | CE, ATEX, SIL3, ISO9001:2016 |
| Ventiltype | Sommerfugl |
| Til bruk med | Vann, olje, luft, naturgass, damp, drikkevann |
| Forseglingsmateriale | metall-til-metall |
| Spesifikasjoner oppfylt | API 609 |
Teknisk parameter:

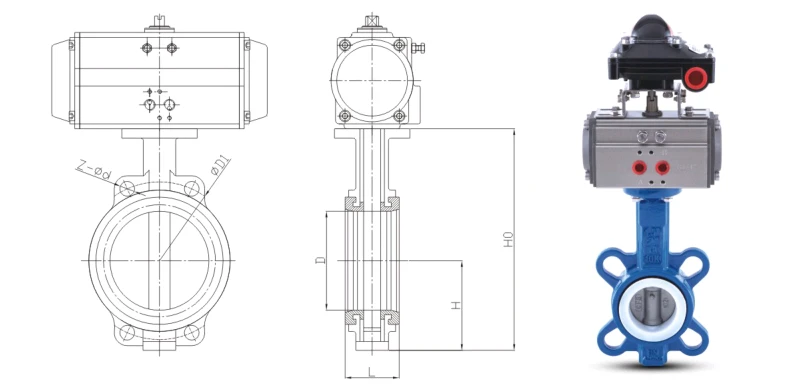

| Nominell diameter | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | tomme | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Ventildesign og produksjon | I henhold til GB/T12238 standard | ||||||
| Ventilflensstørrelse | I henhold til GB/T9113, GB/T17241.6 standard | ||||||
| Strukturell lengde på ventilen | I henhold til GB/T12221 standard | ||||||
| Ventilinspeksjon og eksperiment | I henhold til GB/T13927 standard | ||||||
Produktfunksjoner:
• Høy-nulllekkasje: Fire typer vulkaniserte ventilseter: EPDM/Viton®/NBR/PTFE, toveis boble-tetting, opptil 16 bar.
• Lett: Vekten av samme kaliber er bare 30–40 % av vekten til en kuleventil, noe som reduserer kostnadene for rørledningsstøtte.
• Lang levetid: Ventilspindelen er laget av 416/316 SS dupleks rustfritt stål, og lageret bruker en selv-smørende ikke--metallisk bøssing for å forhindre fastklemming.
• Isolasjonsvennlig-: Den utvidede halsdesignen kan dekkes med et 2" isolasjonslag, egnet for HVAC og utendørs rørledninger.
• Flere drev: håndtak, girkasser, elektriske, pneumatiske og hydrauliske aktuatorer, alle tilkoblet i henhold til ISO 5211 standardflenser.
• Fullstendige sertifiseringer: WRAS, ACS drikkevannstillatelser, i henhold til API-609, BS EN 593 og ISO 5752.
Vår tjeneste:
1) 7x24 timers hotline
2) Streng kvalitetskontroll
3) God kvalitet til en gunstig pris
4) Utmerket etter-service
5) Online teknisk støtte
6) Rask leveringstid
Produktapplikasjoner:
• Varmt og kaldt vann, sjøvann, kloakk og damprørnett
• VVS-klimaanlegg, fjernvarme
• Petroleum, kjemi, mat, farmasøytisk og skipsbygging
• Mat-væsker: drikkevarer, alkohol, renset vann
• Gass og vakuum: gass, trykkluft, vakuumsystemer
Om oss:
Wuxi Xinming Auto-control Valves Co., Ltd. spesialiserer seg på å produsere ISO9001-sertifiserte XM-serien pneumatiske aktuatorer og automatiske kontrollventiler, i samsvar med ISO5211/DIN3337/VDI/VDE-3845/NAMUR-standardene. Med avanserte FoU-evner og produksjonsfasiliteter, betjener produktene våre ulike bransjer, inkludert olje- og gass-, kjemiske- og kraftverk, og legemliggjør vår forpliktelse til "Teknologi først, fortreffelig kvalitet" gjennom innovative løsninger og pålitelig ytelse. Hvis du trenger en duktilt jernspjeldventil, vennligst kontakt oss.
