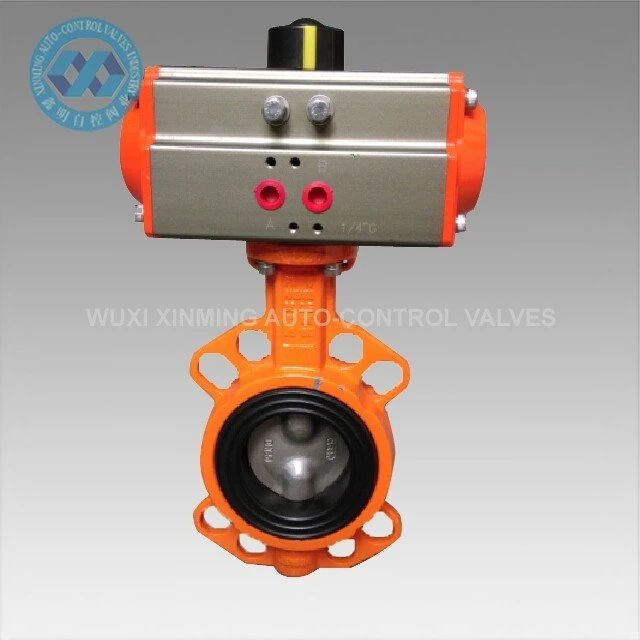

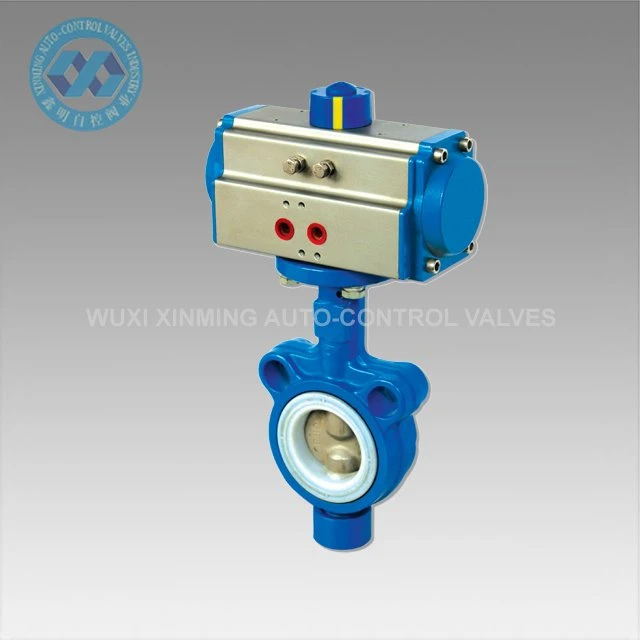

Wafer-sommerfuglventilen har en enkel struktur, liten størrelse, lett vekt, lav pris, praktisk kontroll og betjening, stort effektivt sirkulasjonsområde, rask åpning og lukking, arbeidsbesparelse og god tetningsytelse, og den har fordelene med hard metallforsegling og elastisk forsegling.
For automatisk å starte og stoppe strømningen raskere enn motor-drevne ventiler, som opererer på trykkluft. Du må kontrollere luften til aktuatoren ved hjelp av enten den medfølgende elektriske pilotventilen eller en manuell på/av-ventil. Ventiler krever ikke et minimum trykkfall mellom innløp og utløp for drift.
Aktuatoren er direkte montert på ventilhuset for å minimere bevegelse og redusere slitasje. En visuell strømningsindikator på toppen av aktuatoren viser om ventilen er åpen eller lukket. Den manuelle overstyringen lar deg betjene ventilen under strømbrudd.
Produktdetaljer
| Produktnavn | Wafer sommerfuglventil |
| Merkenavn | XM og OEM er også akseptert |
| Butterflyventil størrelse | 25mm-1000mm |

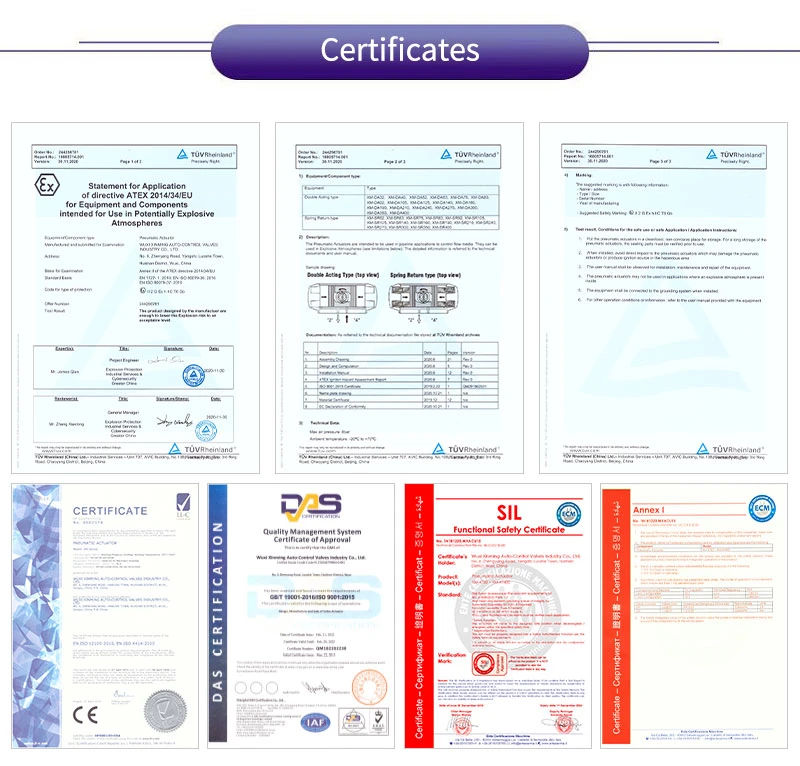

| Sertifisering | CE, ATEX, SIL3, ISO9001:2016 |
| Ventiltype | Sommerfugl |
| Til bruk med | Vann, olje, luft, naturgass, damp, drikkevann |
| Forseglingsmateriale | EPDM-gummi, NBR, PTFE, metall-til-metall |
| Spesifikasjoner oppfylt | API 609 |

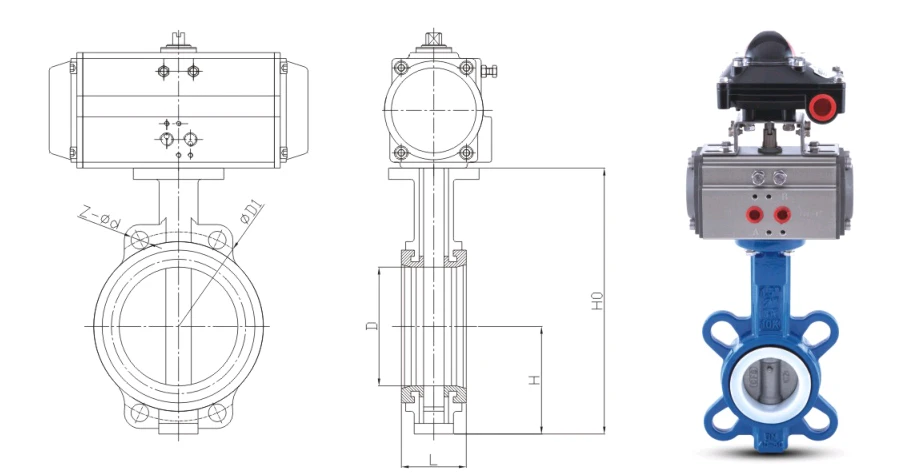

Teknisk parameter:
| Nominell diameter | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | tomme | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Ventildesign og produksjon | I henhold til GB/T12238 standard | ||||||
| Ventilflensstørrelse | I henhold til GB/T9113, GB/T17241.6 standard | ||||||
| Strukturell lengde på ventilen | I henhold til GB/T12221 standard | ||||||
| Ventilinspeksjon og eksperiment | I henhold til GB/T13927 standard | ||||||
Produktfunksjoner:
• Lett og kompakt: Vekten av samme kaliber er bare 1/6 av portventilen, og installasjonsplassen er redusert med 50 %
• Toveis boble-tetning: EPDM/NBR/VITON/PTFE elastisk ventilsete, null lekkasje (ISO 5208 rate A)
• Lavt dreiemoment: Strømlinjeformet sommerfuglplate + selv-smørehylse, lett å kjøre med manuelle, pneumatiske og elektriske aktuatorer
• Online vedlikehold: Ventilhuset strekker seg ikke inn i rørledningen, og sommerfuglplaten kan trekkes ut ved å løsne fire flensbolter for demontering og montering
• Multifunksjonell: Den kan åpnes og lukkes helt, og kan også strupes nøyaktig innenfor området 15 grader ~75 grader
Produktapplikasjoner:
• Kommunalt vann: råvann, rent vann, kloakk, pumpestasjonsisolasjon
• VVS: sentral klimaanlegg, fjernvarme, sirkulasjon av kjølevann
• Mat og medisin: CIP/SIP-rengjøringssystem, FDA 3A sanitetsgrad valgfritt
• Kjemisk og petrokjemisk: svak syre og alkali, løsemiddel, pulver, pneumatisk transportrørledning
• Kraftenergi: kjøletårn, kondensat, brannsprinkleranlegg
Forsyningsevne
Forsyningsevne: 1000 enheter per måned, pneumatisk spjeldventil
Pakking og levering
Pakkedetalj:
1) Hvis en stor mengde, en kryssfiner tilfelle
2) Hvis en liten mengde, en kartong eller en kryssfinerpall
Avgangshavn: Shanghai, Kina
Ledetid:
|
Antall (enheter) |
1-50 |
51-1000 |
＞1001 |
|
Est. Tid (dager) |
Varer på lager |
30 |
Skal forhandles |
Vår tjeneste
1)7x24 timers hotline
2)Streng kvalitetskontroll
3) God kvalitet til en gunstig pris
4)Utmerket etter-service
5) Online teknisk støtte
6) Rask leveringstid
Valg og bestillingstips:
Når mediet inneholder partikler større enn eller lik 2 mm, vennligst velg en hard forsegling eller en dobbel eksentrisk struktur.
Når brannsikkerhet er påkrevd, kan grafittsparkel + SS316L skinne velges.
Sørg for elektrisk 24 V/220 V, pneumatisk dobbeltvirkende/fjærtilbakestilling, endebryter, posisjonsregulator fullt sett.
Hvis du trenger Wafer Butterfly Valve CAD-tegninger, 3D-modeller eller prosjekttilpasningsløsninger, vennligst kontakt: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Om oss:

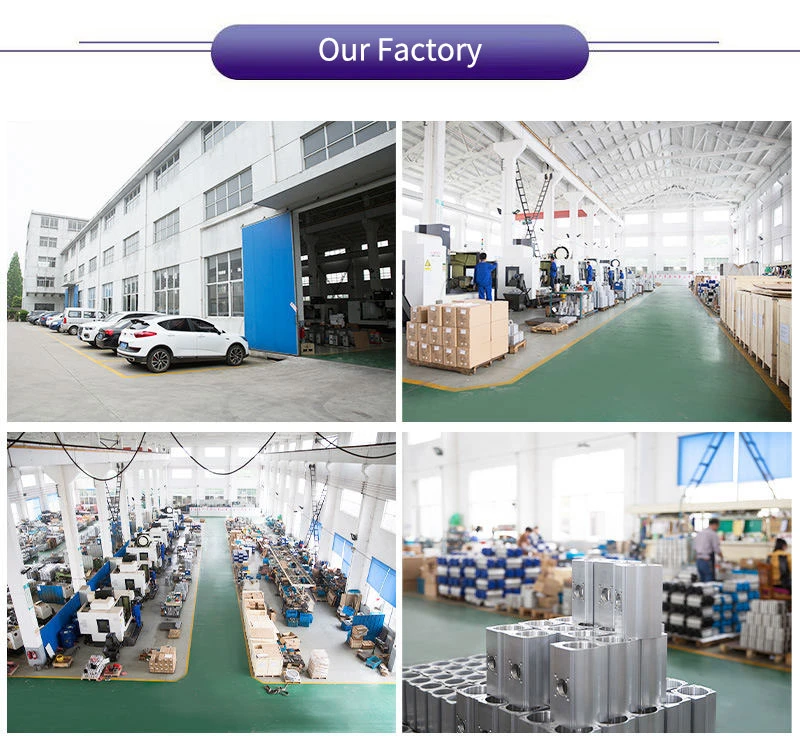

Wuxi Xinming Auto-control Valves Co., Ltd. spesialiserer seg på å produsere ISO9001-sertifiserte XM-serien pneumatiske aktuatorer og automatiske kontrollventiler, i samsvar med ISO5211/DIN3337/VDI/VDE-3845/NAMUR-standardene. Med avanserte FoU-evner og produksjonsfasiliteter, betjener produktene våre ulike bransjer, inkludert olje- og gass-, kjemiske- og kraftverk, og legemliggjør vår forpliktelse til "Teknologi først, fortreffelig kvalitet" gjennom innovative løsninger og pålitelig ytelse.
