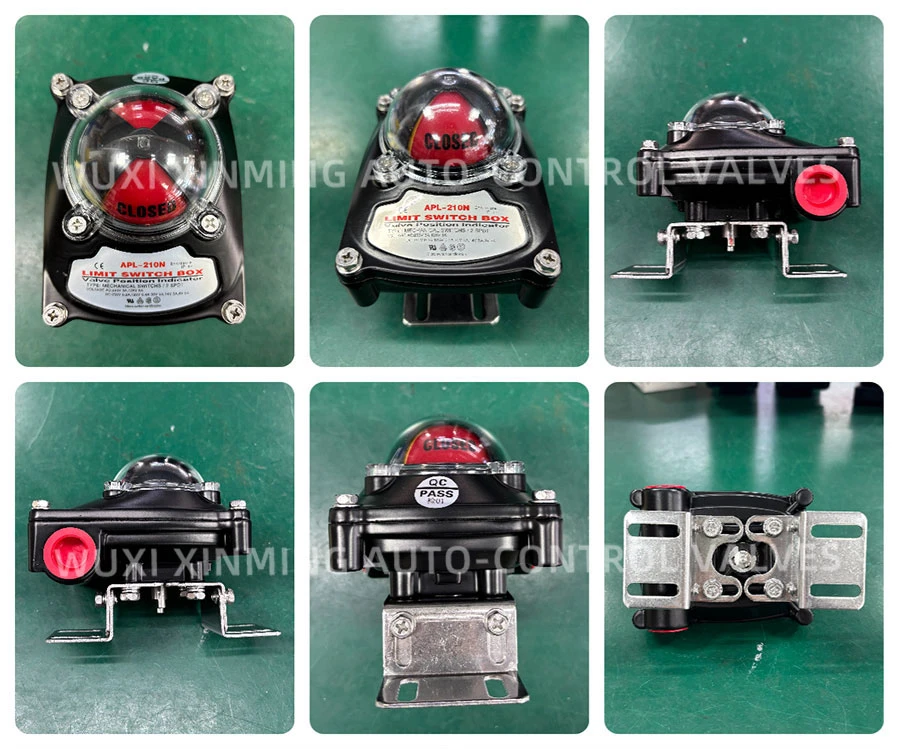

APL-210N endebryterboks er designet for pålitelig tilbakemelding av ventilposisjon i pneumatiske aktuatorsystemer som brukes i industriell automasjon. Den gir tydelig åpen/lukke-indikasjon og elektriske koblingssignaler for å støtte overvåking og kontroll av kvartsvingventiler som kuleventiler og spjeldventiler.

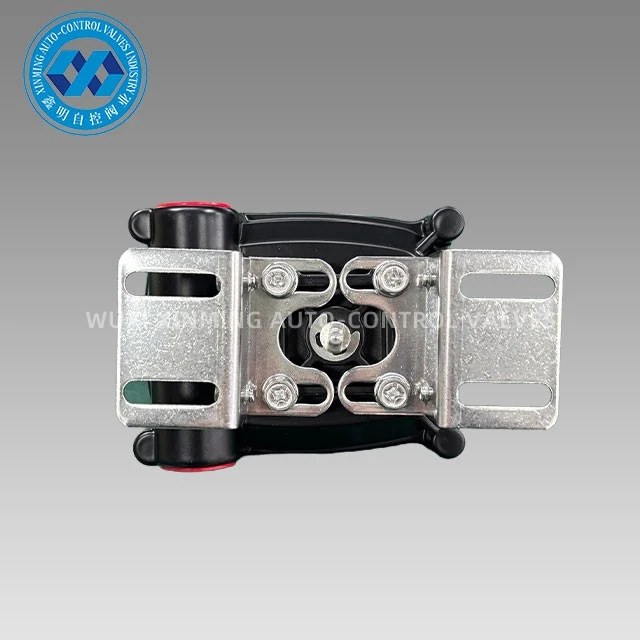

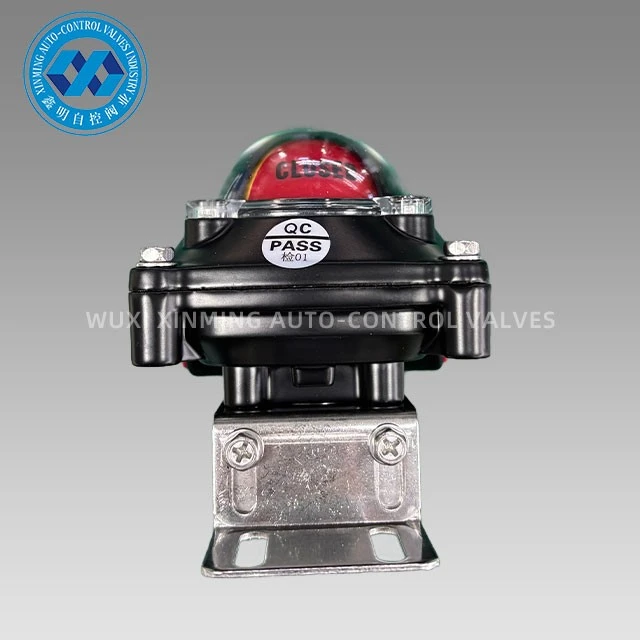

Montert direkte på aktuatoren, konverterer enheten roterende ventilbevegelse til mekaniske koblingshandlinger. Disse signalene sendes vanligvis til PLS- eller DCS-systemer, noe som muliggjør nøyaktig ventilstatusbekreftelse i prosesskontroll- og sikkerhetsforriglingsapplikasjoner.
Produktspesifikasjoner
| Modell | APL-210N |
| Materiale | Pressstøping av aluminium/rustfritt stål (304/316) |
| Shell |
IP67 |
| Omgivelsestemperatur | -25 grader ~ +85 grader |
| Posisjonsindikator | på-gul; av-rødt |
| Kabelinngang | 2-1/2NPT; PT1/2; PF1/2; M20; PG13.5 |
Boligdesign og miljøvern
Kapslingen er tilgjengelig i støpt aluminium- eller rustfritt stål (304/316), avhengig av korrosjons- og holdbarhetskrav.
- Aluminiumshus: generell industriservice
- Hus i rustfritt stål: korrosive eller offshore-miljøer
Beskyttelsesgraden IP67 sikrer motstand mot inntrengning av støv og midlertidig vannnedsenking, noe som gjør den egnet for utsatte feltinstallasjoner.
Mekanisk posisjonstilbakemeldingssystem
Den interne kam-drevne mekanismen gir direkte aktivering av mekaniske brytere basert på ventilrotasjon.

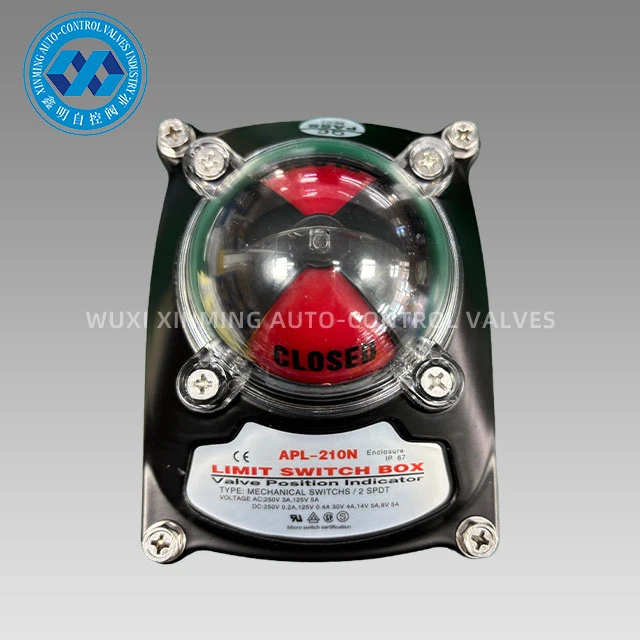

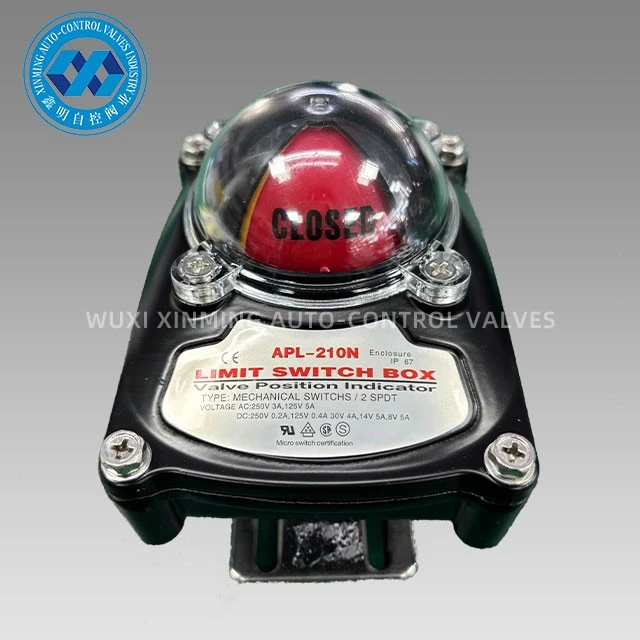

Posisjonsindikering er gitt gjennom en visuell indikator:
- Gul: ventil åpen
- Rød: ventil stengt
Dette tillater direkte feltverifisering av ventilstatus uten tilgang til kontrollsystemet.

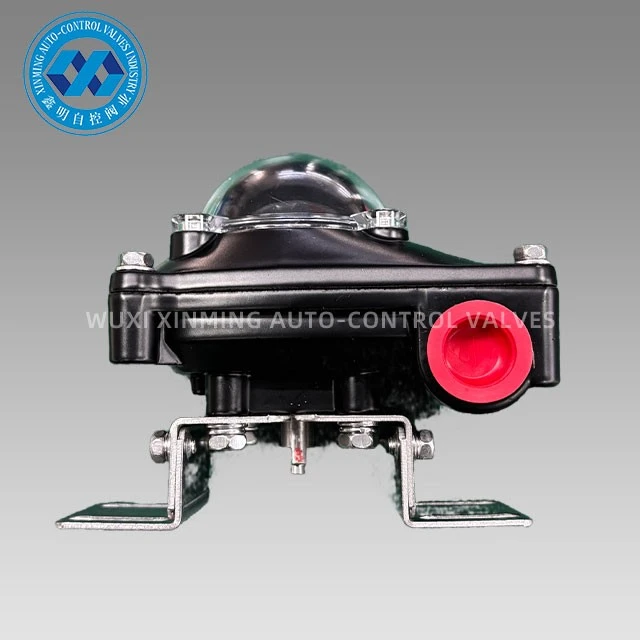

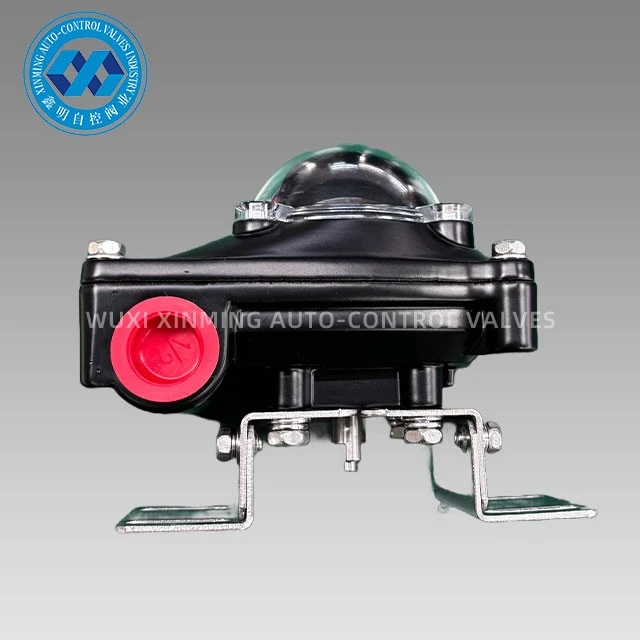

Elektrisk integrering og kabelinnføring
APL-210N støtter flere kabelinnføringskonfigurasjoner for global installasjonskompatibilitet:
- 2 × 1/2" NPT
- PT1/2
- PF1/2
- M20
- PG13.5
Denne fleksibiliteten støtter integrering i ulike regionale standarder og aktuatorkontrollarkitekturer.
Søknadsomfang
APL-210N brukes i ventilautomatiseringssystemer som krever pålitelig diskret posisjonstilbakemelding, inkludert:
- Pneumatiske aktuatorenheter
- Kvart-omdreiningsventilsystemer
- Olje- og gassrørledningsinfrastruktur
- Kjemiske prosessanlegg
- Vann- og avløpssystemer
- Generell industriell prosesskontroll
Mekaniske grensebryterbokser forblir mye brukt i industriell automasjon på grunn av deres toleranse for feltforhold, forutsigbar bryteroppførsel og kompatibilitet med standard aktuatorgrensesnitt. APL-210N er posisjonert for applikasjoner der robusthet og driftskonsistens er prioritert fremfor avansert diagnostisk funksjonalitet.
