Produktoversikt
APL-210N Mechanical Limit Switch Box er designet for presis ventilposisjonsindikasjon og tilbakemelding i industrielle automasjonssystemer. Den er mye brukt på pneumatiske roterende aktuatorer og kvartsvingventiler, som kuleventiler og spjeldventiler, for å gi pålitelige åpne/lukke-statussignaler til kontrollsystemer.
Denne grensebryterboksen konverterer den mekaniske rotasjonen av ventilstammen til elektriske koblingssignaler gjennom en intern kammekanisme, og sikrer nøyaktig posisjonsovervåking under automatisert ventildrift. Det er en viktig komponent i prosessindustrier der sanntids-tilbakemelding av ventilstatus kreves for sikker og stabil systemkontroll.
Arbeidsprinsipp
APL-210N er installert på toppen av en pneumatisk aktuator og mekanisk koblet til ventilstammen. Når ventilen roterer mellom 0 grader og 90 grader, roterer kammen inne i bryterboksen tilsvarende og utløser de interne mekaniske bryterne.

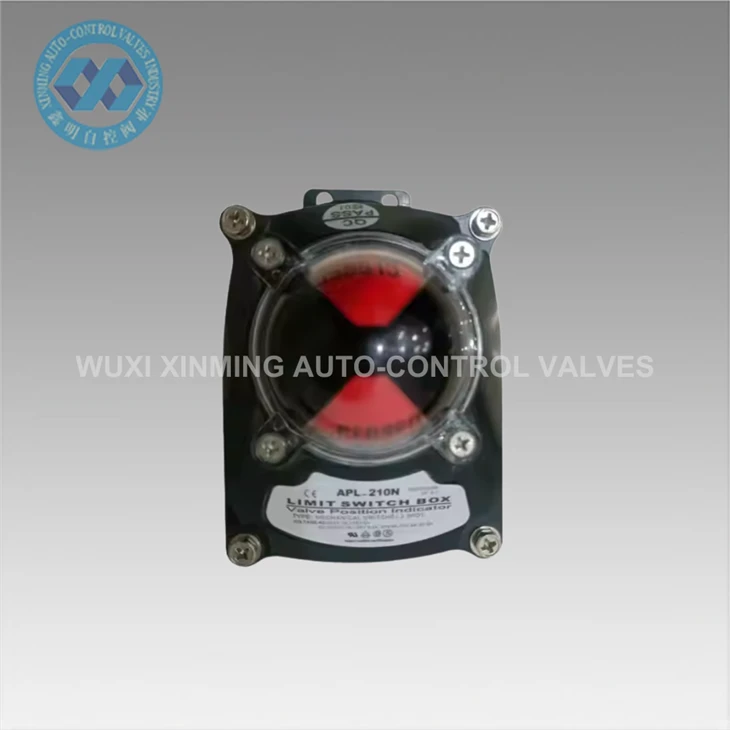

Disse bryterne sender PÅ/AV-signaler til PLS eller kontrollsystemer, som indikerer om ventilen er i helt åpen eller helt lukket stilling. En visuell indikator på toppdekselet gir tydelig bekreftelse på stedet uten å åpne enheten.
Tekniske spesifikasjoner
| Modell | APL-210N |
| Produkttype | Mekanisk grensebryterboks |
| Søknad | Ventilposisjonsindikasjon |
| Kompatible ventiler | Kuleventil, Butterflyventil |
| Rotasjonsområde | 0 grader – 90 grader |
| Husmateriale | Aluminiumslegering |
| Beskyttelsesklasse | IP67 |
| Montering Standard | NAMUR |
| Signaltype | Mekanisk PÅ/AV-bryter |
| Installasjon | Pneumatisk roterende aktuator montert |
Søknader
APL-210N grensebryterboks er mye brukt i industrielle automasjonssystemer som krever tilbakemelding av ventilposisjon:
- Olje- og gassrørledningsventilkontrollsystemer
- Vannbehandling og avløpsanlegg
- Kjemiske prosessanlegg
- Kraftgenereringssystemer
- Industrielle prosessautomatiseringslinjer
- HVAC og generelle strømningskontrollsystemer
I typisk drift er den installert på en pneumatisk aktuator som driver en spjeldventil, hvor den kontinuerlig rapporterer ventil åpen/stengt status tilbake til kontrollrommet for sikker prosessovervåking.
