Kooperativt arbeidsprinsipp
Kontrolllenke:
PLC/kontroller → Magnetventil Elektrisk signal → Trykkluftkanalbryter → Pneumatisk aktuatorhandling (av/av/justerer).
Typisk prosess:
Magnetventilen får effekt, bytter gassbane, og trykkluften kommer inn i aktuatorkammeret;
Trykket skyver stempelet/membranen, noe som resulterer i mekanisk forskyvning;
Etter strømbrudd tilbakestilles magnetventilen, gassen slippes ut, og aktuatoren går tilbake til startposisjonen (fjærretur eller omvendt gassforsyning).
Kjernestrukturdesign
Magnetventilseksjon
Ventil kroppstype:
To-posisjons-tee (2/3): Kontroller enkeltvirkende sylinder (enkeltinntak + eksos).
To-posisjon fem-veis (2/5): Kontroll dobbeltvirkende sylindere (dobbeltinntak + dobbel eksos).
Kjøremodus:
Direkte handling: Liten flyt Direkte stasjon (rask respons, egnet for høyfrekvent drift).
Pilot-operert: lufttrykk assistert bytte (stor strømning, høyt trykk scenarier).
Spesiell design:
Eksplosjonssikre spoler (ATEX-sertifisert) for brennbare miljøer;
Lavt strømforbruk (0. 5W ~ 1W) for å forlenge batteriets levetid;
Manuell nødknapp (kan tvinges til å endre gassstien i tilfelle strømbrudd).
Matching med aktuatoren
Grensesnittstandard: Oppfyller ISO 15407 eller NFPA -spesifikasjoner for å sikre hurtiggassforbindelse.
Flow Matching: Valve CV -verdien må oppfylle aktuatorhastighetskravene.

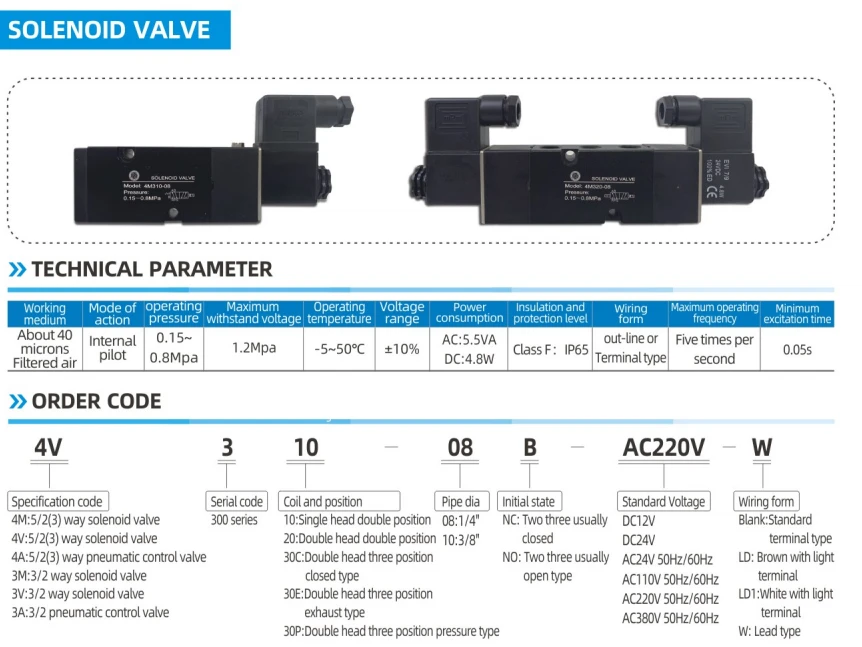

Nøkkelytelsesparametere
Spenningskompatibilitet: DC 24V (ofte brukt i industrien), AC 220V (høykraftsscenario).
Responstid: Mindre enn eller lik 50 ms (høyhastighetsventil kan nå 10 ms, noe som påvirker aktuatorfrekvensen).
Arbeidende trykkområde: {{0}}. 2 ~ 1.0MPa (generell type), høytrykksventilstøtte 10MPa.
Beskyttelsesklasse: IP65 (støvtett og vanntett) egnet for tøffe arbeidsforhold.
Cycle Life: Større enn eller lik 10 millioner ganger (industriell design med høy pålitelighet).
Typiske applikasjonsscenarier
Ventil automatisk kontroll:
Fjernåpning og lukking av oljerørledningsventil;
Presis strømningskontroll av reguleringsventiler i kjemiske planter.
Mekanisk handlingsstasjon:
Automatisk produksjonslinje klemmesylinderklemme;
Materiale skyving og plassering av emballasjemaskiner.
Sikkerhetsforlåsingssystem:
Kutt raskt av luftforsyningen under nødstopping (ESD);
Pneumatisk nødlukking av brannventilen.
