Produktbeskrivelser fra leverandøren

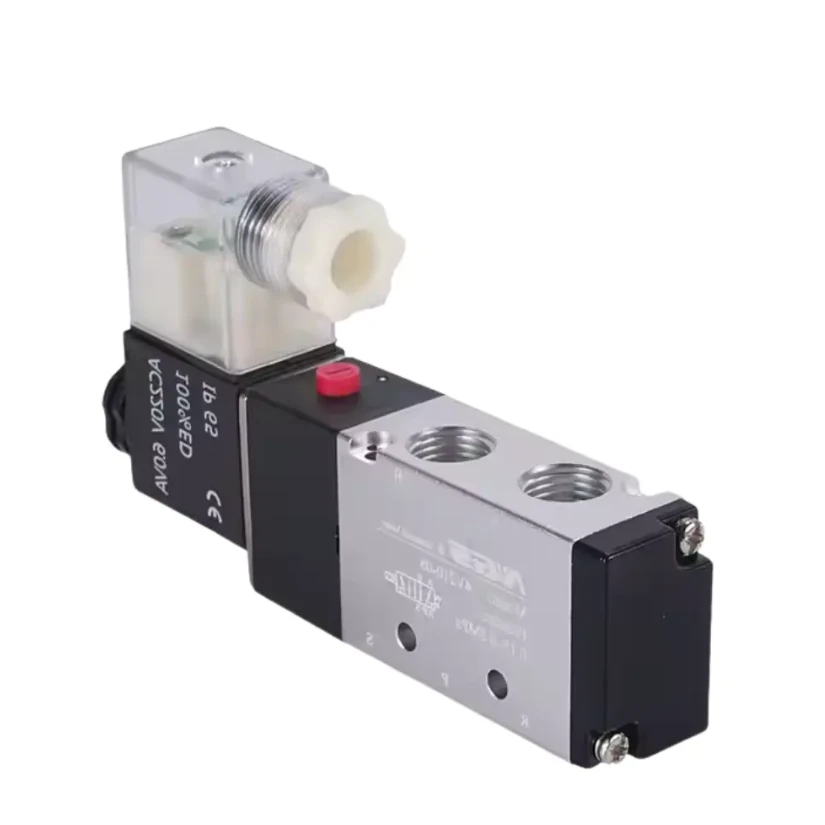

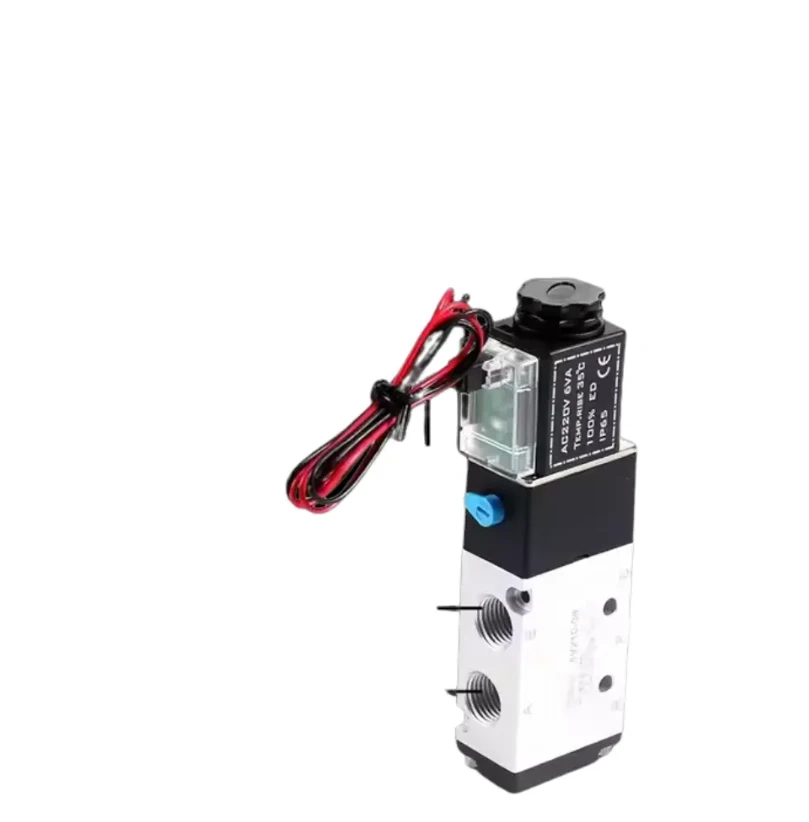

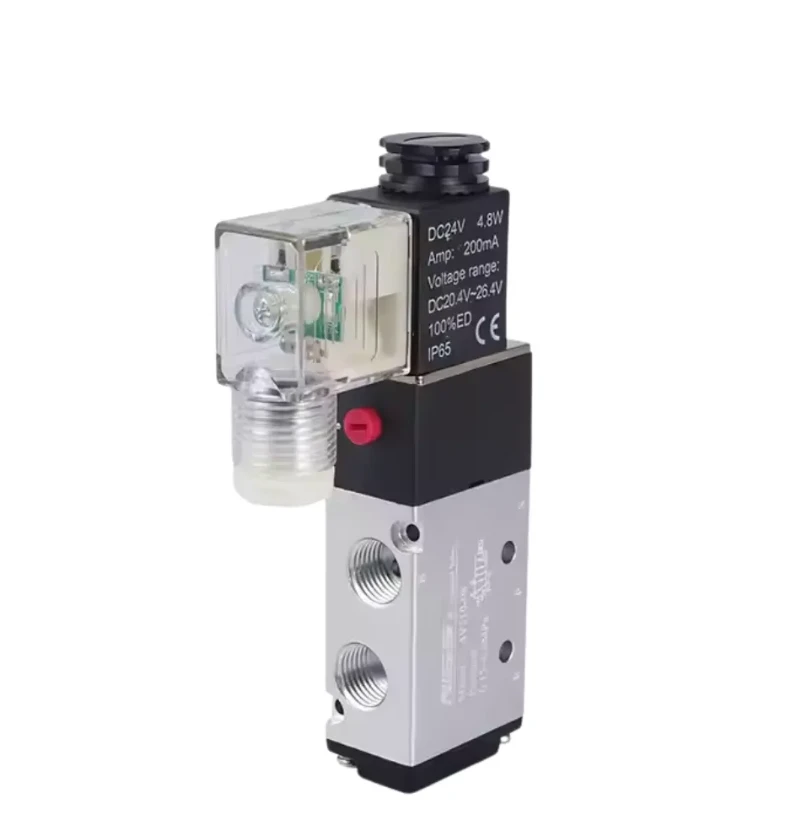

Magnetventilen er kjernekontrollelementet i det pneumatiske systemet, som kontrollerer strømningsretningen og av-av av trykkluften gjennom det elektriske signalet, for å drive den lineære eller roterende bevegelsen til den pneumatiske aktuatoren (for eksempel sylinderen og ventilen). Essensen er den "elektroniske kontrollbryteren" til den pneumatiske aktuatoren for å realisere den nøyaktige handlingskontrollen av automatiseringssystemet.
Kooperativt arbeidsprinsipp
Kontrolllenke:
PLC/kontroller → Magnetventil Elektrisk signal → Trykkluftkanalbryter → Pneumatisk aktuatorhandling (av/av/justerer).
Typisk prosess:
Magnetventilen får effekt, bytter gassbane, og trykkluften kommer inn i aktuatorkammeret;
Trykket skyver stempelet/membranen, noe som resulterer i mekanisk forskyvning;
Etter strømbrudd tilbakestilles magnetventilen, gassen slippes ut, og aktuatoren går tilbake til startposisjonen (fjærretur eller omvendt gassforsyning).
Kjernestrukturdesign
Magnetventilseksjon
Ventil kroppstype:
To-posisjons-tee (2/3): Kontroller enkeltvirkende sylinder (enkeltinntak + eksos).
To-posisjon fem-veis (2/5): Kontroll dobbeltvirkende sylindere (dobbeltinntak + dobbel eksos).
Kjøremodus:
Direkte handling: Liten flyt Direkte stasjon (rask respons, egnet for høyfrekvent drift).
Pilot-operert: lufttrykk assistert bytte (stor strømning, høyt trykk scenarier).
Spesiell design:
Eksplosjonssikre spoler (ATEX-sertifisert) for brennbare miljøer;
Lavt strømforbruk (0. 5W ~ 1W) for å forlenge batteriets levetid;
Manuell nødknapp (kan tvinges til å endre gassstien i tilfelle strømbrudd).
Matching med aktuatoren
Grensesnittstandard: Oppfyller ISO 15407 eller NFPA -spesifikasjoner for å sikre hurtiggassforbindelse.
Flow Matching: Valve CV -verdien må oppfylle aktuatorhastighetskravene.
Valg og vedlikeholdspunkter
Nøkkel til valg
Aktuatortype: Enkelt skuespill (vårretur påkrevd) eller dobbeltvirkende (dobbel gass banekontroll);
Driftsfrekvens: Velg direktevirkende magnetventil i høyfrekvente scener;
Miljøkrav: Eksplosjonssikker, antikorrosjon, temperaturtilpasningsevne (-30 grad ~ 80 grader);
Krav til energibesparende: Lavt strømforbruk eller pulsholding for å redusere energiforbruket.
Vanlige feil og løsninger
Spoleforbrenning: Kontroller spenningsstabilitet for å unngå overbelastning;
Spole Stuck: Rengjør luftkilden (legg til filter) regelmessig, bruk tørr luft;
Luftlekkasje: Bytt ut tetningsringen (NBR/FKM -materiale), sjekk ventilkroppen.
Forslag om vedlikehold
Månedlig sjekk magnetventilresponsfølsomhet;
Kvartalsvis rengjøring av gass gjennom filteret;
Bytt ut sårbare seler årlig.
