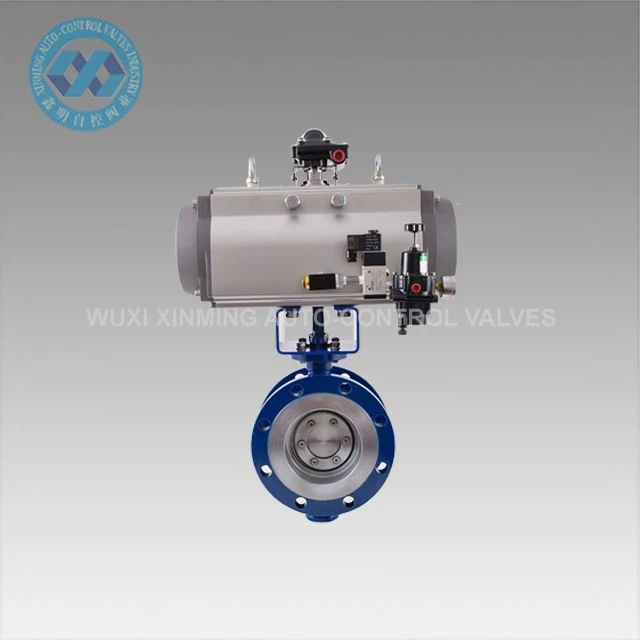

Butterflyventilen vår med metall til metall er en kompakt, lett og kostnadseffektiv-flytkontrollløsning som tilbyr allsidig ytelse på tvers av ulike applikasjoner. Designet med en wafer-konfigurasjon for enkel flensinstallasjon, er den spesielt egnet for rørsystemer med begrenset plass- i vann, luft, gass og milde kjemiske tjenester. Ventilen utmerker seg under krevende forhold, inkludert høy-temperatur, høyt-trykk og varme-bevarende rørledninger, og gir pålitelige åpnings-/lukkefunksjoner og presise strømningsjusteringsmuligheter. Dens optimaliserte design kombinerer en kompakt struktur, lite fotavtrykk og lett konstruksjon med fleksibel drift for praktisk bruk i ulike industrielle miljøer.

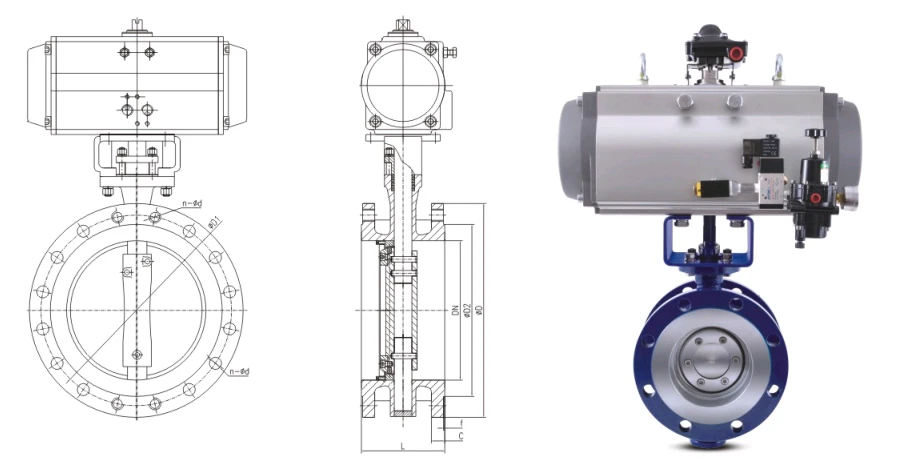

Teknisk parameter:
| Nominell diameter DN (mm) | L (mm) | D (mm) | D1 (mm) | D2 (mm) | C (mm) | H (mm) | n-d |
|---|---|---|---|---|---|---|---|
| 80 | 114 | 200 | 160 | 132 | 20 | 310 | 8-18 |
| 100 | 127 | 220 | 180 | 156 | 22 | 325 | 8-18 |
| 125 | 140 | 250 | 210 | 184 | 22 | 360 | 8-18 |
| 150 | 140 | 285 | 240 | 211 | 24 | 395 | 8-22 |
| 200 | 152 | 340 | 295 | 266 | 24 | 480 | 12-22 |
| 250 | 165 | 405 | 355 | 319 | 26 | 550 | 12-26 |
| 300 | 178 | 460 | 410 | 370 | 28 | 610 | 12-26 |
| 350 | 190 | 520 | 470 | 429 | 30 | 710 | 16-26 |
| 400 | 216 | 580 | 525 | 480 | 32 | 755 | 16-30 |
| 450 | 222 | 640 | 585 | 548 | 40 | 835 | 20-30 |
| 500 | 229 | 715 | 650 | 609 | 44 | 900 | 20-33 |
| 600 | 267 | 840 | 770 | 720 | 54 | 1060 | 20-36 |
| 700 | 292 | 910 | 840 | 794 | 40 | 1170 | 24-36 |
| 800 | 318 | 1025 | 950 | 901 | 42 | 1320 | 24-39 |
| 900 | 330 | 1125 | 1050 | 1001 | 44 | 1440 | 28-39 |
| 1000 | 410 | 1255 | 1170 | 1112 | 46 | 1640 | 28-42 |
| 1200 | 470 | 1485 | 1390 | 1328 | 52 | 1850 | 32-48 |
| 1400 | 530 | 1685 | 1590 | 1530 | 58 | 2040 | 36-48 |
| 1600 | 600 | 1930 | 1820 | 1750 | 64 | 2280 | 40-55 |
| 1800 | 670 | 2130 | 2020 | 1950 | 68 | 2495 | 44-55 |
| 2000 | 760 | 2345 | 2230 | 2150 | 70 | 2685 | 48-60 |
| Executive standard | Anvendelsesområde | |||
| Design og produksjon | JB/T8527,GB/T12224,API609,ASME B16.34 osv.Standard | Nominell diameter | DN50-DN3600 2"-144" |
Ulike ventiler har forskjellige dimensjoner. Ring for detaljer |
| Tilkoblingsflens | GB/T9113.1~9113.4, ASME B16.5, ASME B16.47 osv. Standard | Nominelt trykk | PN2.5-PN260 Klasse150-Klasse1500 | |
| Struktur lengde | GB/T12221API609 IS05752, etc.Standard | Temperaturområde | -196C-600C | |
| Inspeksjon og eksperiment | JB/T9092 GB/T26480 API598 IS05208 osv. Standard | Tilkoblingsmetode | Flenstype, buttweld type, wafer type, lug type, etc. | |
| Kroppsmateriale | Karbonstål, krommolybdenstål, austenittisk rustfritt stål, dupleks rustfritt stål, titanlegering, Hastelloy, Monel, etc. | |||
Produktfunksjoner:
Førsteklasses metallforsegling: Sete og skive i herdet rustfritt stål sikrer pålitelig avstenging- selv etter langvarig bruk
Høy-temperatur/høyt-trykkdesign: Egnet for tjenester opp til 650 grader og ANSI klasse 600 trykkklassifiseringer
Kompakt og lett: 30 % lettere enn portventiler med sammenlignbare karakterer
To-strømning: Utmerket tetningsytelse i begge strømningsretninger
Designfordeler:
Trippel-offset-design forhindrer slitasje og sikrer null lekkasje
Brannsikker-konstruksjon oppfyller API 607/6FA-standardene
Lavt driftsmoment reduserer aktuatorkravene
Vedlikeholds-fri drift med lang levetid
Typiske bruksområder:
Raffineri og petrokjemiske prosesser
Kraftverks dampsystemer
Gassoverføring med høy-temperatur
Kjemisk bearbeiding med slipende medier
