Tekniske spesifikasjoner for dobbel eksentrisk flensspjeldventil
Designutvikling
Denne avanserte ventildesignen har dobbel-akseforskyvningsgeometri for å forbedre ytelsen betydelig utover konvensjonelle spjeldventiler. Den innovative konfigurasjonen gir:
60-80 % reduksjon i driftsmoment
Forlengede serviceintervaller (3-5× standard ventillevetid)
Pålitelig ytelse under ekstreme forhold (600 grader /PN40)
Tekniske fordeler
Offset geometri
Primær forskyvning: Ventilspindel forskjøvet fra skivesenter, skaper mekanisk fordel
Sekundær forskyvning: 5-15 graders stammehelling som muliggjør friksjonsfri initial rotasjon
Flensintegrasjon
Standardiserte flensflater (ANSI/GB/JIS)
Boltforbindelse med trykk-adaptive pakninger:
Høy-temp: Spiral-metall/grafitt
Etsende medier: PTFE-innkapslet
Forseglingsteknologi
Hardforseglingsalternativ:
Platekant: Stellite 6 overlegg (HRC 58-62)
Sete: 316L + fleksibel grafittmatrise
Alternativ for myk forsegling:
EPDM/PTFE for farmasøytiske/matkvalitetsapplikasjoner
Boble-tett avstengning (ANSI klasse VI)
Ytelsesvalidering
100 000-syklus utholdenhetstesting (MSS SP-67)
Fugitive utslipp<50ppm (ISO 15848-1)
Brannsikker-sertifisering (API 607/ISO 10497)
Typiske tjenesteapplikasjoner
Kraftverk SO₂ scrubber isolasjon
Forsinket forkoksenhet herdesystemer
Gassgjenvinningskretser for masovner
LNG-terminalens nødavstengningslinjer
Sammenlignende fordeler
| Trekk | Standard ventil | Dobbel eksentrisk |
|---|---|---|
| Momentkrav | 100% | 40-60% |
| Vedlikeholdssyklus | Årlig | 3-5 år |
| Temperaturområde | -20~300 grader | -196~600 grader |
Designets pålitelighet stammer fra finite element-analyse-optimalisert spenningsfordeling og proprietære overflateherdebehandlinger. Valgfri smart posisjoneringsintegrasjon tilgjengelig for Industry 4.0-applikasjoner.

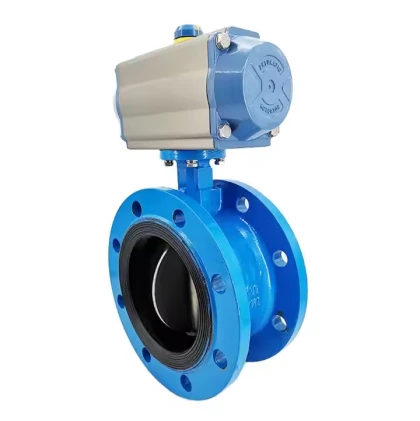

Populære tags: fabrikk-direkte pneumatisk dobbel eksentrisk flens butterflyventil, Kina, leverandører, produsenter, fabrikk, tilpasset, kjøp, pris, til salgs, på lager, gratis prøve
