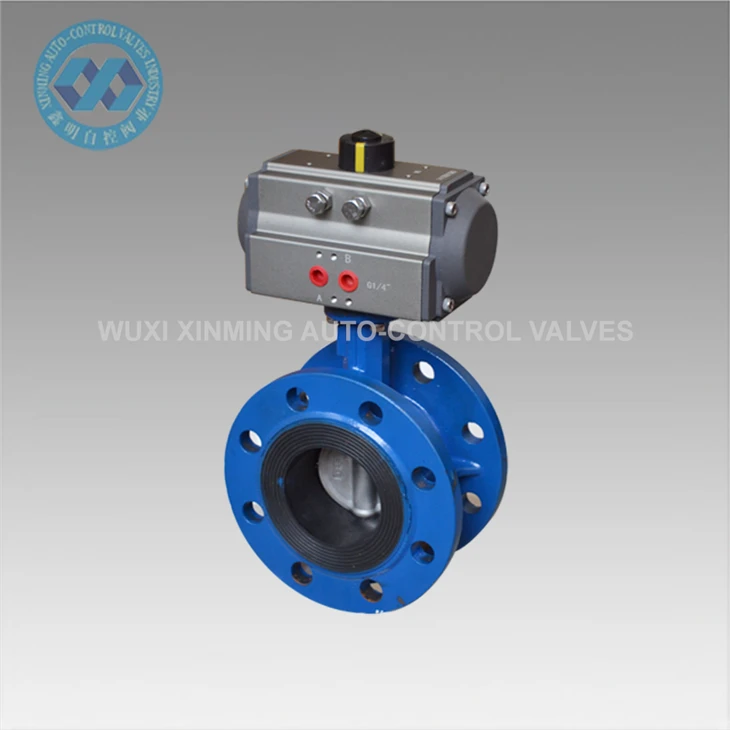

Strukturelle funksjoner
Ventilkropp: Vanligvis med en sirkulær struktur, tillater denne designen jevnere væskestrømning i ventillegemet, noe som reduserer strømningsmotstanden. Ventilkroppen er laget av forskjellige materialer, ofte inkludert støpejern, støpt stål og rustfritt stål, som kan velges i henhold til forskjellige bruksmiljøer og mellomstore egenskaper.
Sommerfuglplate: Det er en nøkkelkomponent i ventilen, installert på ventilstammen og i en skiveform. Kanten av sommerfuglplaten blir vanligvis spesialbehandlet for å sikre tett passform med ventilsetet, og oppnå en god tetningseffekt. Materialet i sommerfuglplaten samsvarer generelt med ventillegemet, og i noen spesielle anvendelser brukes belegg eller foringer for å forbedre korrosjonsmotstanden.
Ventilstamme: Brukes til å koble aktuatoren og sommerfuglplaten, og overføre dreiemoment for å gjøre det mulig for sommerfuglplaten å rotere rundt aksen på ventilstammen, og dermed innse åpningen og lukking av ventilen. Ventilstammen må ha tilstrekkelig styrke og stivhet for å sikre at den ikke vil deformere eller bryte under hyppig drift og høye trykkforhold.
Tetningsstruktur: Inkluderer generelt setetetting og stengelsetting. Setetetting bruker vanligvis elastiske materialer som gummi og polytetrafluoretylen for effektivt å forhindre middels lekkasje; STEM -tetningen bruker pakningsforsegling eller mekanisk tetning for å sikre forsegling av STEM -delen.
Aktuator: Den vanlige er den pneumatiske aktuatoren, som driver åpningen og lukkingen av ventilen gjennom trykkluft. Det er to typer aktuatorer: dobbeltspill og enkeltvirkende. Den doble fungerende aktuatoren kan gi drivkraft i to retninger, mens den enkeltaktige aktuatoren er avhengig av en fjær for tilbakestilling.
Søknadsfelt
Kjemisk industri: I den kjemiske produksjonsprosessen er det nødvendig med nøyaktig kontroll av forskjellige etsende medier som syre, alkali og saltløsninger. På grunn av sin gode korrosjonsmotstand og tetningsytelse, er den pneumatiske sommerfuglventilen mye brukt i kjemiske rørledningssystemer for å regulere strømmen og trykket til mediet.
Kraftindustri: I kjølevannssystemet, avsvovlingssystem og kjelesystem med kraftverk, må en stor mengde vann og damp kontrolleres. Den pneumatiske sommerfuglventilen kan raskt svare på kontrollsignaler, oppnå nøyaktig regulering av væsken og sikre normal drift av kraftproduksjonsutstyr.
Mat- og drikkeindustri: Denne industrien har høye krav til hygiene og sikkerhet. Materialet til den pneumatiske sommerfuglventilen oppfyller vanligvis mathygiene -standarder, og den enkle strukturen er enkel å rengjøre og desinfisere. Det kan brukes til transport og kontroll av væsker som melk, fruktjuice og øl.
Papirindustri: I papirprosessen er det nødvendig med presis strømningskontroll av masse, vann og kjemiske midler. Den pneumatiske sommerfuglventilen kan tilpasse seg det tøffe arbeidsmiljøet i papirindustrien, fungere stabilt og pålitelig og forbedre produksjonseffektiviteten og produktkvaliteten.
Kloakkbehandlingsindustri: Brukes til strømningskontroll i kloakkutladning, regulering og behandlingsprosesser. Siden kloakk inneholder en stor mengde urenheter og etsende stoffer, gjør korrosjonsmotstanden og slitestyrken til den pneumatiske sommerfuglventilen det til et ideelt valg for avløpsbehandlingssystemer.
Spesifikasjoner
Nominell diameter: Den vanlige nominelle diameteren spenner fra DN50 til DN3000, som kan velges i henhold til forskjellige rørledningsstørrelser og strømningskrav.
Nominelt press: Generelt er det forskjellige spesifikasjoner som PN10, PN16, PN25 og PN40. Brukere kan bestemme passende nominell trykkkvalitet i henhold til arbeidstrykket til rørledningssystemet.
Tilkoblingsmetode: Inkluder hovedsakelig wafer - type, flens - type og lug -type tilkoblinger. Wafer -typen tilkobling er kompakt i struktur og enkel å installere; FLANGE -TYPE -tilkoblingen har høy tilkoblingsstyrke og tetningsytelse; Lug -Type -tilkoblingen er egnet for anledninger der hyppig demontering og installasjon er påkrevd.
Driftstemperatur: Avhengig av forskjellige materialer og tetningsmaterialer, varierer driftstemperaturområdet for den pneumatiske sommerfuglventilen. Generelt er arbeidstemperaturen til en sommerfuglventil med en gummi tetning mellom - 20 grad og 80 grader, mens en sommerfuglventil med en polytetrafluoroetylenforsegling kan fungere normalt i temperaturområdet - 40 grad til 200 grader.
Fordeler
Enkel struktur: Sammenlignet med andre typer ventiler, har den pneumatiske sommerfuglventilen en relativt enkel struktur med færre komponenter. Dette resulterer i lavere produksjonskostnader og mer praktisk installasjon og vedlikehold.
Lav strømningsmotstand: Når sommerfuglplaten er i åpen tilstand, er den nesten helt innenfor væskepassasjen, noe som forårsaker liten motstand mot væsken. Dette kan effektivt redusere energiforbruket og forbedre driftseffektiviteten til systemet.
Rask åpning og lukking: Den pneumatiske aktuatoren kan raskt svare på kontrollsignaler, slik at sommerfuglplaten kan fullføre åpnings- eller lukkeaksjonen på kort tid, noe som er egnet for anledninger der det er nødvendig med rask strømningsjustering.
God reguleringsytelse: Ved å endre rotasjonsvinkelen på sommerfuglplaten, kan væskens strøm og trykket kontrolleres nøyaktig, og oppnå lineær justering for å imøtekomme behovene til forskjellige arbeidsforhold.
Lett vekt: På grunn av den enkle strukturen er ventilkroppen og sommerfuglplaten vanligvis laget av lette materialer, noe som gjør hele ventilen lett i vekt og enkel å installere og håndtere.
Ulemper
Begrenset tetningsytelse: Selv om den pneumatiske sommerfuglventilen kan gi god tetningsytelse generelt, sammenlignet med noen høye endetettingsventiler, har forseglingsytelsen fortsatt visse begrensninger. I høyt trykk, høyt vakuum eller anledninger med ekstremt høye tetningskrav, oppfyller det kanskje ikke brukskravene.
Relativt smalt gjeldende trykk- og temperaturområde: Begrenset av materialet og strukturen, det gjeldende trykket og temperaturområdet for den pneumatiske sommerfuglventilen er relativt smalt, og den er ikke egnet for ultra - høyt trykk, ultra - høy temperatur eller ekstremt lave temperaturarbeidsforhold.
Svak erosjonsmotstand: Sommerfuglplaten er utsatt for å ha på seg under skuring av væsken, spesielt i væsker som inneholder partikkelformede medier, og slitasjefenomenet er mer åpenbart, noe som vil påvirke levetiden og tetningsytelsen til ventilen.
