produkt introduksjon

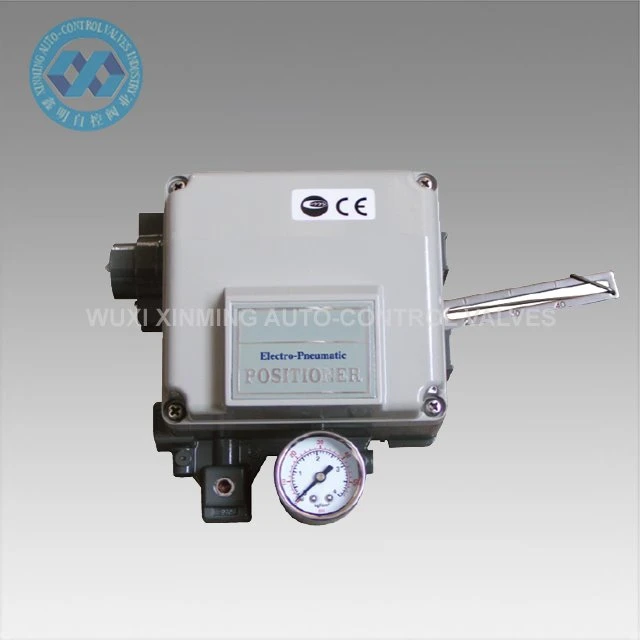

YT1000 Valve Positioner brukes sammen med den pneumatiske reguleringsventilen for å danne en lukket sløyfe reguleringssløyfe. Likestrømssignalet gitt av kontrollsystemet omdannes til et gasssignal som driver reguleringsventilen for å kontrollere reguleringsventilens handling. Samtidig gis tilbakemelding i henhold til åpningsgraden til reguleringsventilen, slik at ventilposisjonen kan plasseres riktig i henhold til styresignalet som sendes ut av systemet. Den elektriske posisjoneren kan brukes til enkeltvirkende (fjær-retur-type) og dobbeltvirkende pneumatiske aktuatorer.
Installasjon av elektrisk-pneumatiske ventilposisjonere: Denne serien er av justeringstype og er designet for dobbeltvirkende eller enkeltvirkende aktuatorer med inngang og utgang 4-20 mA tilbakemeldingssignaler. Den pneumatiske aktuatoren er utstyrt med en elektrisk-pneumatisk ventilposisjoner og brakett, som kobler tilbakekoblingsspaken gjennom pinion NAMUR-sporet, som er festet med 4 bolter. Luftkilderørledningen kan kobles til for å realisere justeringskontrollen.
Tekniske parametere
1000-serien Elektrisk-pneumatisk ventilposisjoner brukes sammen med den pneumatiske reguleringsventilen for å danne en lukket sløyfe-kontrollsløyfe. DC-strømsignalet gitt av reguleringssystemet konverteres til et gasssignal som driver reguleringsventilen for å kontrollere reguleringsventilens handling. ,tilbakemelding gjøres i henhold til åpningsgraden til reguleringsventilen, slik at ventilposisjonen kan plasseres riktig i henhold til styresignalet som sendes ut av systemet. Den elektriske posisjonsregulatoren kan brukes for enkeltvirkende (fjær-retur-type) og dobbeltvirkende pneumatiske aktuatorer.Installasjon av elektrisk-pneumatiske ventilposisjonere: Denne serien er av justeringstype og er designet for dobbeltvirkende eller enkeltvirkende aktuatorer med inngangs- og utgangssignaler for 4-20 mAt tilbakemeldinger. Den pneumatiske aktuatoren er utstyrt med en elektrisk-pneumatisk ventilposisjoner og brakett , som kobler tilbakekoblingsspaken gjennom pinjong NAMUR-sporet, som er festet med 4 bolter. Luftkilderørledningen kan kobles til for å realisere justeringskontrollen.

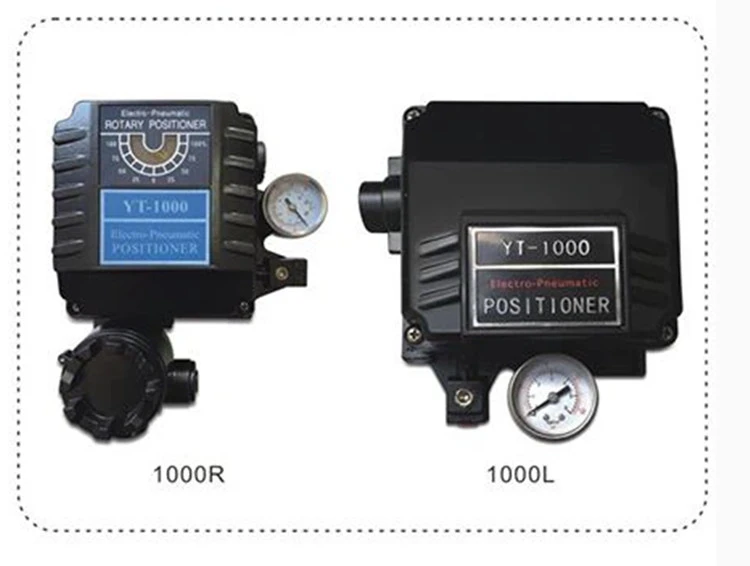

Punkt | Modell | 1000L (lineær type) | 1000R (roterende type) |
Enkeltskuespill Dobbeltvirkende | |||
Inngangssignal, motstand | 4~20 Ma.dc 250Ω±15Ω | ||
Gassforsyningstrykk | 1,4~7 kgf/cm²（20~100psi） | ||
Slag | 10~105 mm | 0-90grad | |
Elektrisk grensesnitt | PT(NPT)1/2 | ||
Eksplosjonssikker karakter | EXD II BT4/Exd II BT6 /Exia II CT6 | ||
Beskyttelsesnivå | IP66 | ||
Omgivelsestemperatur | -20grad~70gradRepeterbarhet ±0.5% | ||
Lineær | ±1%F.S ±2% F.S ±2% F.S | ||
Hysterese | ±1%F.S Følsomhet±0.2%F.S ±0.5% F.S | ||
Luftenergiforbruk | 3LPM(sup=1.4kgf/cm²,20psi) | ||
Strømme | 80LPM(sup=1.4kgf/cm²,20psi) | ||
Materiale | Støpt aluminium | ||
Vekt | 2,7 kg~2,8 kg | ||
Modell | 1000L/R |
Typer | L:Lineær type ,R: Roterende type |
Handlingsform | S: Enkel handling, D:Dobbel handling |
Eksplosjonssikker form | M:eksplosjonssikker Exd II BT4 Exd II BT6, I:Egensikker Exia II CT6,n: Normal |
Tilbakemeldingsspak | R1,M6*40L;R2,M8*40L;R,NAMUR;1,10~40 mm; 2,40~70 mm |
Åpning | 90,90~180,180 |
Grensesnitttype | PT,PT |
Alternativ | 0,+PTM, +L/S |
Bedriftsintroduksjon
Siden 2007 har WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD etablert.
Vi produserer hovedsakelig pneumatisk aktuator, pneumatisk kuleventil, pneumatisk spjeldventil, pneumatisk/elektrisk kontrollventil, etc.
Vårt firma har avansert prosessutstyr og sofistikert testutstyr. Vårt prosessutstyr inkluderer dreiebenker, fresemaskin, boremaskin, høvel, boremaskin, CNC dreiebenker, CNC maskineringssentre og annet utstyr. Det er totalt 30 sett, hvorav det er 5 sett importert vertikal maskinsenter og flere sett avanserte CNC dreiebenker.
