produkt introduksjon

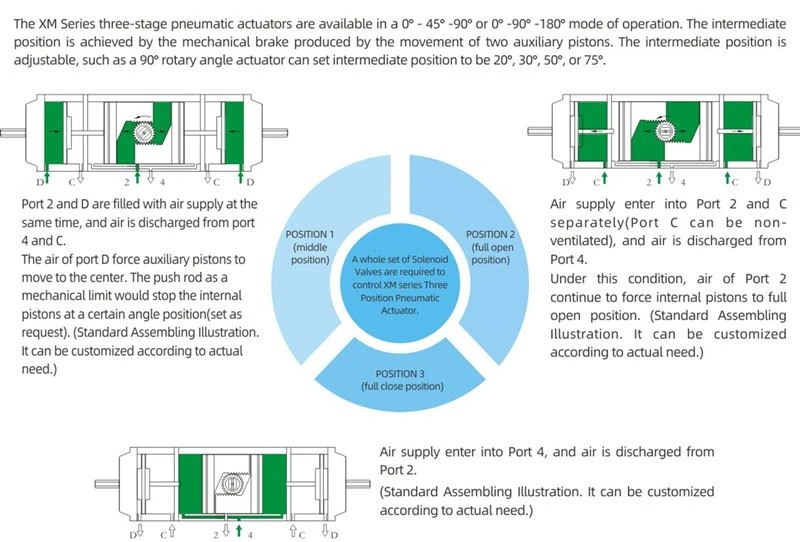

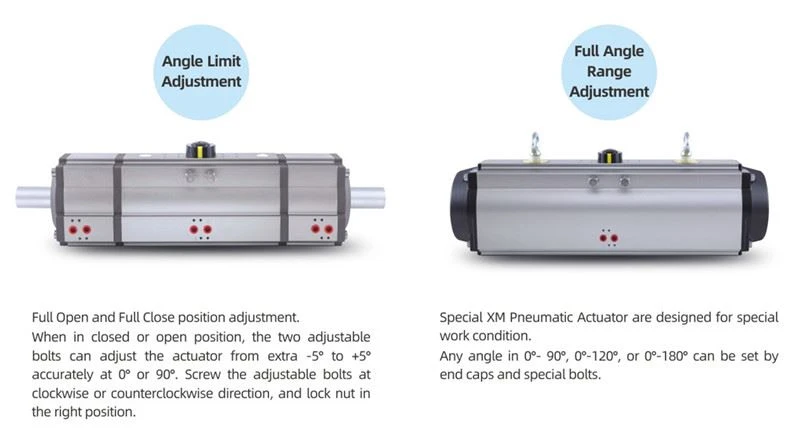

XM-seriens tre-trinns pneumatiske aktuatorer er tilgjengelige i 0 grader - 45 grader -90 grader eller 0 grader -90 grader -180 graders modus av operasjon. Mellomposisjonen oppnås av den mekaniske bremsen produsert ved bevegelse av to hjelpestempler. Mellomposisjonen er justerbar, slik som en 90 graders roterende vinkelaktuator kan stille inn mellomposisjonen til 20 grader, 30 grader, 50 grader eller 75 grader.
Raske detaljer

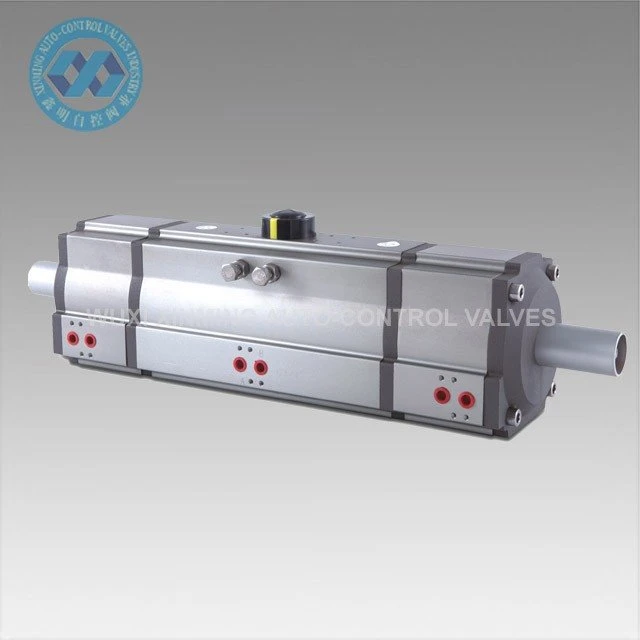

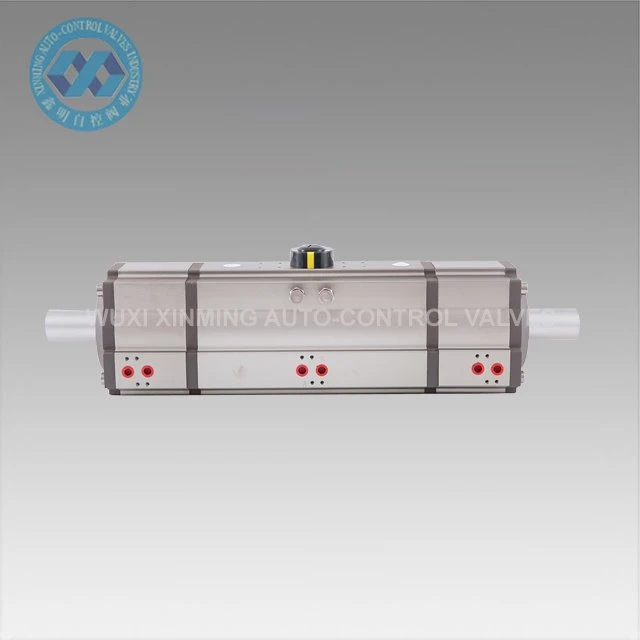

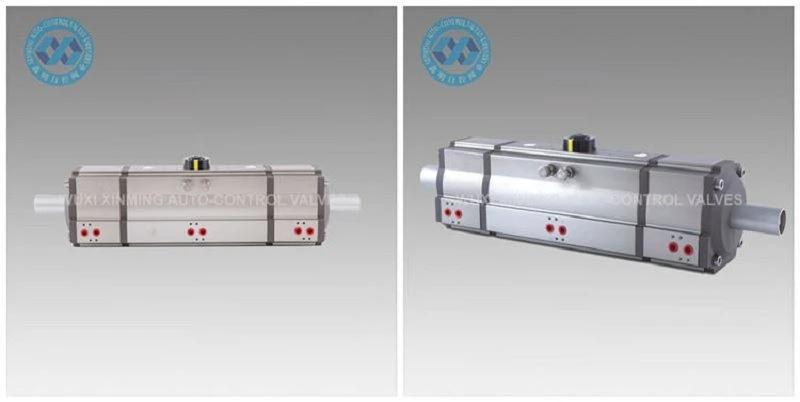

Produktnavn: 3-posisjons pneumatisk aktuator
Merkenavn: XM, og OEM er også akseptert
Aktuatorstørrelse: 32mm-400mm
Rotasjonsvinkel: 0 grader ~180 grader (±5 grader)
Driftstemperaturområde: -20 grader ~ pluss 80 grader (standard)
-40 grader ~ pluss 80 grader (lav temperatur)
-15 grader ~150 grader (høy temperatur)
Lufttilførselstrykk: {{0}}.2~0.8MPa, 10Mpa maks.
Topptilkobling: VDI/VDE3845 NAMUR
Bunntilkobling: ISO 5211 og DIN3337
Materiale: Aluminiumslegering
Struktur: tannstang og tannstang, doble tannstangstempler
Aktuator kroppsoverflatebehandling: hard anodisert, eller dyp oksidasjon
End Cap Farge: svart grå, svart, mørk blå, himmelblå, rød, oransje, grønn, etc.
Sertifisering: CE, ATEX, SIL3, ISO9001:2016
Fordeler med pneumatiske aktuatorer
1. Aksepter kontinuerlig gasssignal og utgangs lineær forskyvning (etter å legge til elektrisitet/gasskonverteringsenhet, kan den også akseptere kontinuerlig elektrisk signal), og noen kan sende ut vinkelforskyvning når de er utstyrt med en vippearm.
2. Den har positive og negative funksjoner.
3. Bevegelseshastigheten er stor, men hastigheten vil bli lavere når belastningen øker.
4. Utgangskraften er relatert til driftstrykket.
5. Høy pålitelighet, men ventilen kan ikke opprettholdes etter at gasskilden er avbrutt (den kan opprettholdes etter å ha lagt til en holdeventil).
6. Det er upraktisk å realisere segmentkontroll og programkontroll.
7. Enkelt vedlikehold og god tilpasningsevne til miljøet.
8. Utgangseffekten er stor.
9, med eksplosjonssikker funksjon.
Forsyningsevne
Forsyningsevne: 10000 enheter per måned Pneumatisk roterende aktuator
Pakking og levering
Pakkedetalj: 1). separat kartong med skumpakning inni
2). kryssfinerkasse for havforsendelse
3). Kryssfinerpall for luftforsendelse
Fordel
1) Alle viktige reservedeler vil bli behandlet med hard anodisering for å øke styrken i stor grad for å sikre god ytelse og levetid.
2) Alle prosesser er engangsforming av CNC for å sikre prosessnøyaktighet og driftslevetid.
Teknisk parameter
XM 3 POSISJON PNEUMATISK AKTUATOR UTGANGS MOMENTTABEL
Modell | Inngående lufttrykk (enhet:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Lufttrykk utgående dreiemoment (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Vår service
1)7x24 timers hotline
2)Streng kvalitetskontroll
3) God kvalitet til en gunstig pris
4) Utmerket etterservice
5) Online teknisk støtte
6) Rask leveringstid
