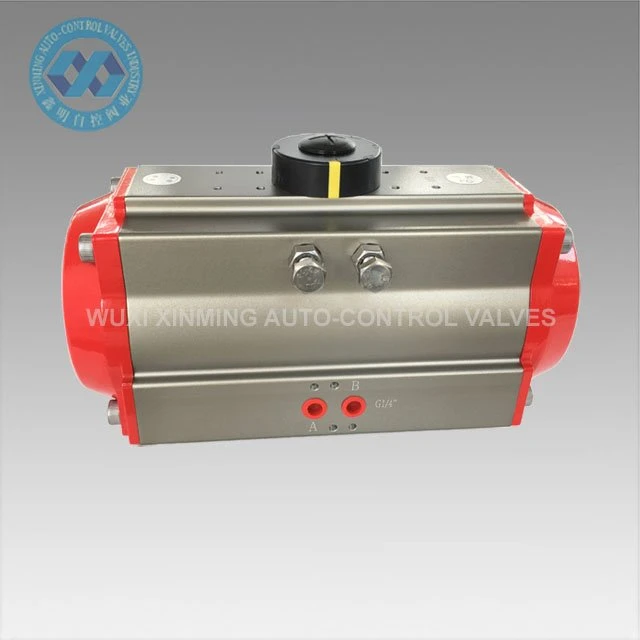

Pneumatiske roterende aktuatorer bruker trykkluft for å generere driftsenergi. Noen er designet for fjernstyring av ventiler. Pneumatiske roterende aktuatorer er holdbare, gir høye krefter i forhold til størrelsen, og kan brukes i farlige miljøer.
Produktdetaljer:
| Produktnavn | Pneumatisk roterende aktuator |
| Merkenavn | XM og OEM er også akseptert |
| Aktuator størrelse | 32mm-400mm |
| Roterende vinkel | 0 grader ~90 grader (±5 grader) |
| Arbeidstemperaturområde |
-20 grader ~ +80 grader (standard) -40 grader ~+80 grader (lav temperatur) -15 grader ~150 grader (høy temperatur) |
| Lufttilførselstrykk | 0,2~0,8 MPa, 10 MPa maks |
| Topp tilkobling | VDI/VDE3845 NAMUR |
| Bunntilkobling | ISO 5211 og DIN 3337 |
| Materiale | Aluminiumslegering |
| Struktur | tannstang og tannstang, doble tannstangstempler |
| Aktuator kroppsoverflatebehandling | hard-anodisert |
| End Cap Farge | svart, svart, mørk blå, himmelblå, rød, oransje, grønn, etc. |

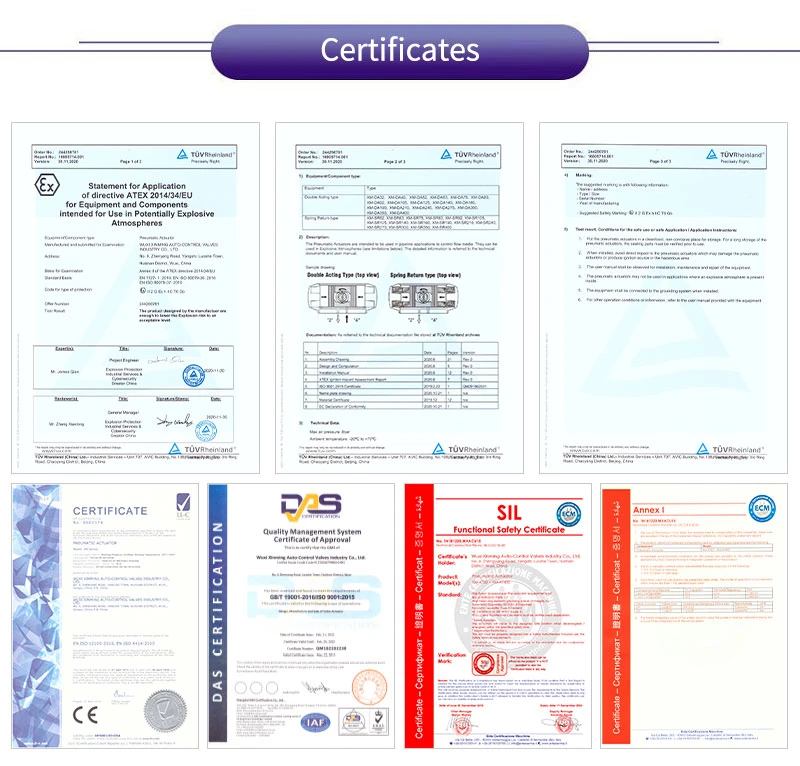

| Sertifisering | CE, ATEX, SIL3, ISO9001:2016 |

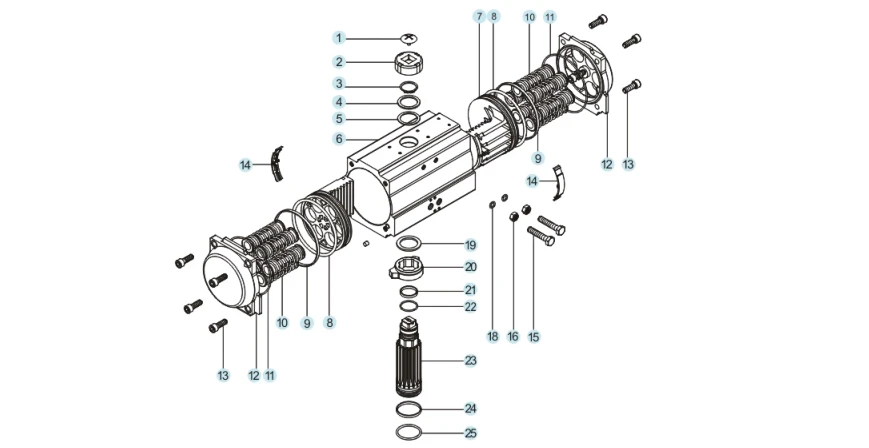

Reservedeler og materiale:
| INGEN. | Reservedel | Mengde | Materiale | Antikorrosiv behandling | Valgfritt materiale |
| 1 | Indikator skrue | 1 | Teknisk plast | ||
| 2 | Indikator | 1 | Teknisk plast | ||
| 3 | Sikring | 1 | Rustfritt stål | ||
| 4 | Vaskemaskin | 1 | Rustfritt stål | ||
| 5 | Ytre pakning | 1 | Tetrafluoro | ||
| 6 | Sylinderhus | 1 | Aluminiumslegering | Hard oksidasjon, etc. | |
| 7 | Stempel | 2 | Aluminiumslegering | Hard oksidasjon | Rustfritt stål |
| 8 | Stempel O-ring | 2 | NBR | VITON/silikongummi | |
| 9 | Stempellager | 2 | Teknisk plast | ||
| 10 | Fjærmontering | 0-12 | Fjærstål | Dyppe maling | |
| 11 | Endelokk O-ring | 2 | NBR | VITON/silikongummi | |
| 12 | Endelokk | 2 | Aluminiumslegering | Pulverlakk osv. | |
| 13 | Endelokkbolt | 8 | Rustfritt stål | ||
| 14 | Stempelguide | 2 | Teknisk plast | ||
| 15 | Justerbar bolt | 2 | Rustfritt stål | ||
| 16 | Justerbar skrumutter | 2 | Rustfritt stål | ||
| 17 | Justerbart skrueavstandsstykke | 2 | Rustfritt stål | Valgfri | |
| 18 | Justerbar skrue O-ring | 2 | NBR | VITON/silikongummi | |
| 19 | Innvendig pakning | 1 | Teknisk plast | ||
| 20 | Cam | 1 | Legert stål | ||
| 21 | Øvre aksellager | 1 | Teknisk plast | ||
| 22 | Øvre aksel O-ring | 1 | NBR | VITON/silikongummi | |
| 23 | Pinion | 1 | Legert stål | Fornikling / forkromning | Rustfritt stål |
| 24 | Nedre aksellager | 1 | Teknisk plast | ||
| 25 | Nedre aksel O-ring | 1 | NBR | VITON/silikongummi |

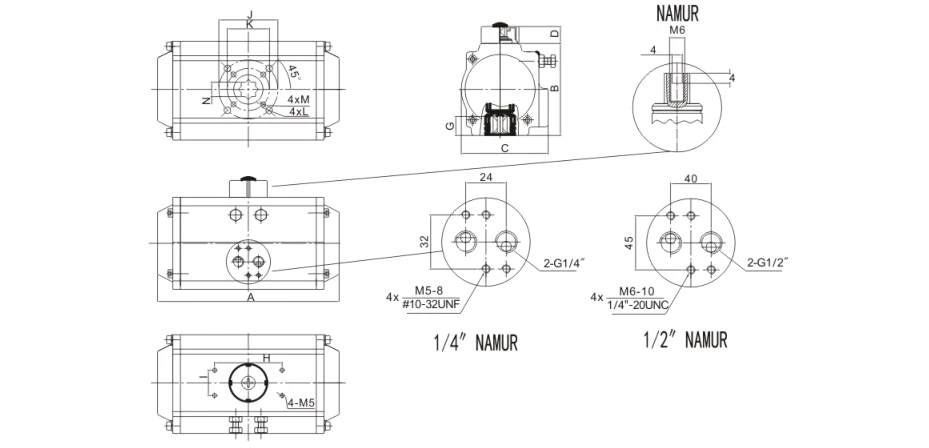

Dimensjonsdiagram:
Produktspesifikasjoner:
| Modell | A | B | C | D | H×I | G | N | J | K | L | M | Air-kildegrensesnitt |
| XM-32 | 110 | 45.5 | 49.5 | 20 | 50×25 | 12 | 9 | Φ36 | M5×7.5 | G1/8" | ||
| XM-40 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-52 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-63 | 167 | 88 | 83 | 20 | 80×30 | 18 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-75 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-83 | 210 | 109 | 103 | 20 | 80×30 | 21 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-92 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-240 | 608 | 291 | 260 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/4" | ||
| XM-270 | 716 | 330 | 294 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-300 | 820 | 354 | 336 | 30 | 130×30 | 60 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-350 | 926 | 408 | 385 | 30 | 130×30 | 60 | 46 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
| XM-400 | 934 | 464 | 516 | 30 | 130×30 | 60 | 55 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
Fordel
1) Alle viktige reservedeler vil bli behandlet med hard anodisering for å øke deres styrke i stor grad for å sikre god ytelse og levetid.
2) Alle prosesser er en-engangsforming av CNC for å sikre prosessnøyaktighet og driftslevetid.
Søknad
Pneumatiske roterende aktuatorer kan brukes på forskjellige brennbare, etsende, støvete, sterke magnetfelt, stråling, vibrasjoner og korrosjon innendørs eller utendørs, og er mye brukt i elektrisk kraft, petrokjemisk industri, metallurgi, olje, naturgass, byer, bygninger og andre felt. Kjemisk industri, oljeraffinering, gruvedrift, kraftverk, metallurgi, konstruksjon, medisin, mat, naturgass, vitenskapelig forskning, etc.
Forsyningsevne
Forsyningsevne: 10000 enheter per måned, pneumatisk roterende aktuator
Pakking og levering
Pakkedetalj:
1) En egen kartong med skumpakning inni
2) Kryssfinerkasse for havforsendelse
3) Kryssfinerpall for luftforsendelse
Avgangshavn: Shanghai, Kina
Ledetid:
|
Antall (enheter) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Tid (dager) |
Varer på lager |
7 |
20 |
Skal forhandles |
Vår tjeneste
1) 7x24 timers hotline
2) Streng kvalitetskontroll
3) God kvalitet til en gunstig pris
4) Utmerket etter-service
5) Online teknisk støtte
6) Rask leveringstid

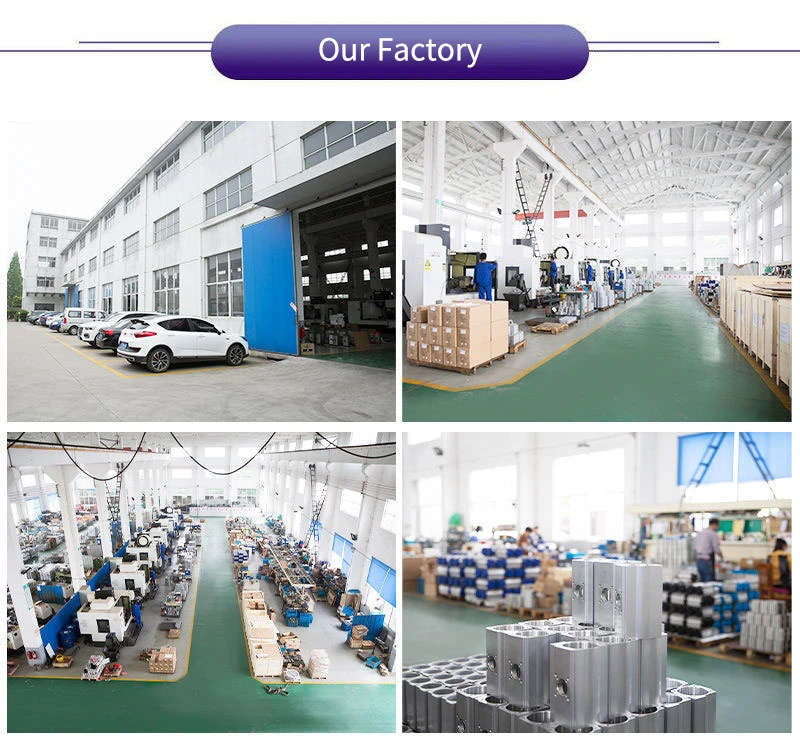

Om oss:
Wuxi Xinming Auto-control Valves Co., Ltd. spesialiserer seg på å produsere ISO9001-sertifiserte XM-serien pneumatiske aktuatorer og automatiske kontrollventiler, i samsvar med ISO5211/DIN3337/VDI/VDE-3845/NAMUR-standardene. Med avanserte FoU-evner og produksjonsfasiliteter, betjener produktene våre ulike bransjer, inkludert olje- og gass-, kjemiske- og kraftverk, og legemliggjør vår forpliktelse til "Teknologi først, fortreffelig kvalitet" gjennom innovative løsninger og pålitelig ytelse.
