produkt introduksjon
90 graders pneumatiske aktuatorer har unike stiler, avansert teknologi, presisjonsproduksjon, økonomisk og kompakt design, og kan utstyres direkte med annet tilbehør for å forbedre effektiviteten og økonomien.
Raske detaljer

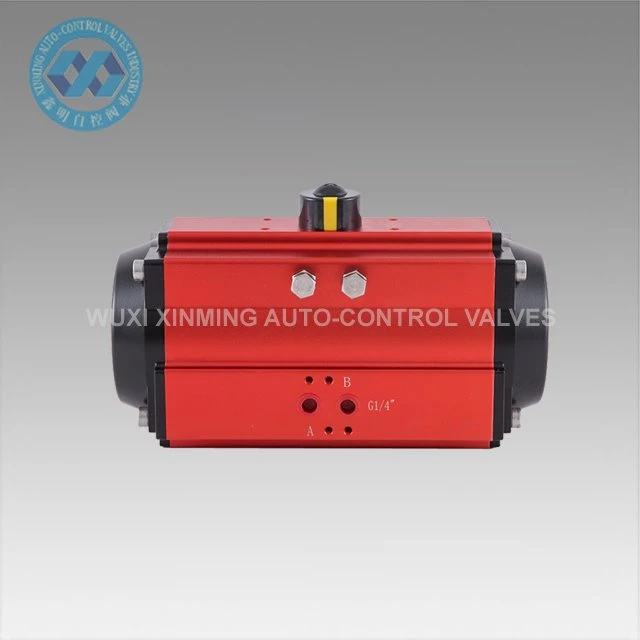

Produktnavn: 90 graders pneumatisk aktuator
Merkenavn: XM, og OEM er også akseptert
Aktuatorstørrelse: 32mm-400mm
Rotasjonsvinkel: 0 grader ~90 grader (±5 grader)
Driftstemperaturområde: -20 grader ~ pluss 80 grader (standard)
-40 grader ~ pluss 80 grader (lav temperatur)
-15 grader ~150 grader (høy temperatur)
Lufttilførselstrykk: {{0}}.2~0.8MPa, 10Mpa maks.
Topptilkobling: VDI/VDE3845 NAMUR
Bunntilkobling: ISO 5211 og DIN3337
Materiale: Aluminiumslegering
Struktur: tannstang og tannstang, doble tannstangstempler
Aktuator kroppsoverflatebehandling: hard anodisert, eller dyp oksidasjon
End Cap Farge: svart grå, svart, mørk blå, himmelblå, rød, oransje, grønn, etc.
Sertifisering: CE, ATEX, SIL3, ISO9001:2016

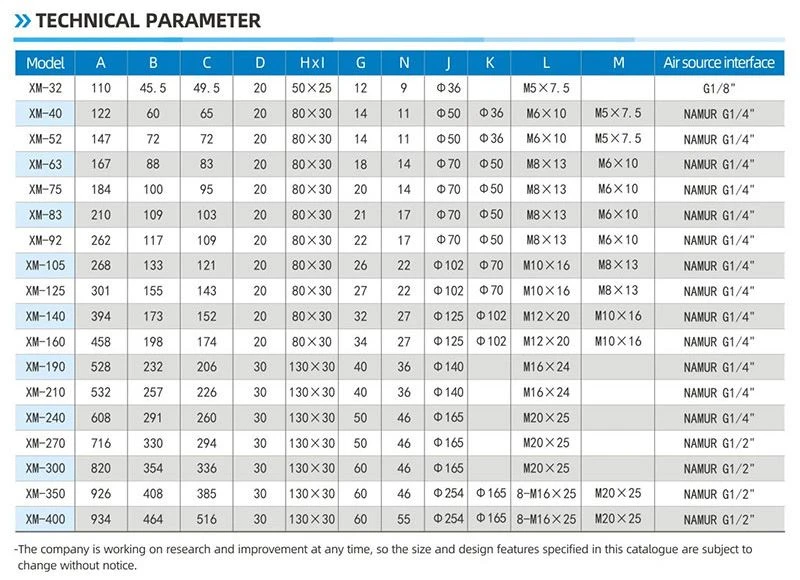

Teknisk parameter
XM 90 GRADER PNEUMATISK AKTUATOR UTGANGS MOMENTTABEL
Modell | Inngående lufttrykk (enhet:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Lufttrykk utgående dreiemoment (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

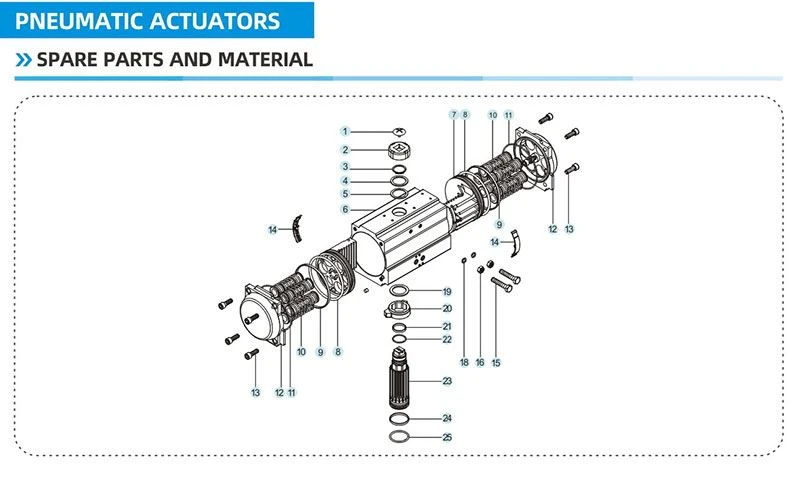

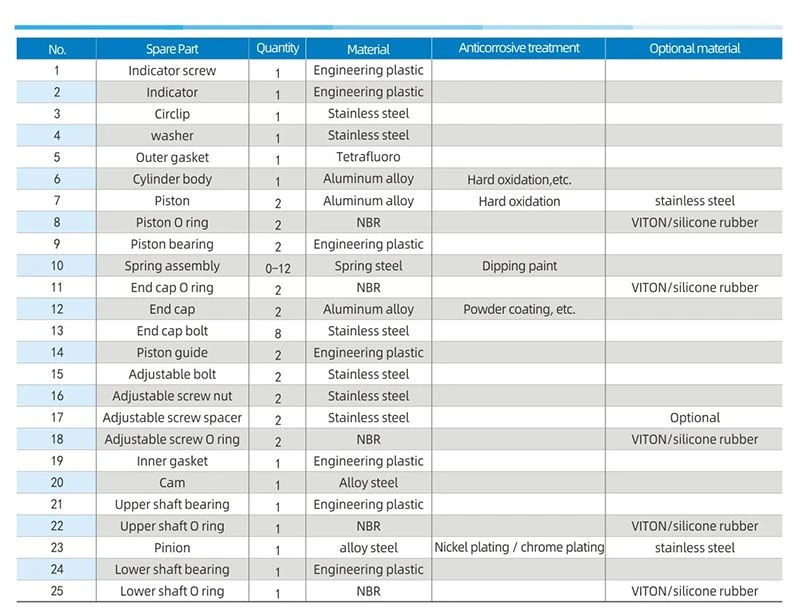

Reservedeler og materialer

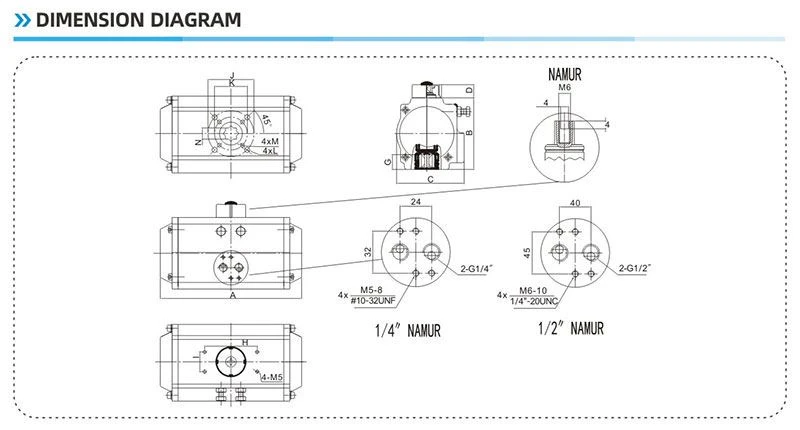

Dimensjonsdiagram
Trekk
-Konstruksjonen er en kompakt pneumatisk aktuator for tannstang og tannhjul.
-Brukes til kvartsvingventiler, kuleventiler, spjeldventiler og pluggventiler.
- Høykvalitets aluminiumslegering, hard anodisert overflate pluss teflon.
- Høykvalitetsprodukter, utmerket kvalitet og perfekt sertifiseringssystem.
-Alle produkter er strengt testet når de forlater fabrikken, og hver aktuator er merket med en produksjonskode for enkel identifikasjon og sporingstjenester.
Fordel
1) Alle viktige reservedeler vil bli behandlet med hard anodisering for å øke styrken i stor grad for å sikre god ytelse og levetid.
2) All prosess er engangsforming av CNC for å sikre prosessnøyaktighet og levetid.
Forsyningsevne
Forsyningsevne: 10000 enheter per måned Pneumatisk roterende aktuator
Pakking og levering
Pakkedetalj: 1). separat kartong med skumpakning inni
2). kryssfinerkasse for havforsendelse
3). Kryssfinerpall for luftforsendelse
Avgangshavn: Shanghai, Kina
Ledetid:
Antall (enheter) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Est. Tid (dager) | Varer på lager | 7 | 20 | Skal forhandles |
