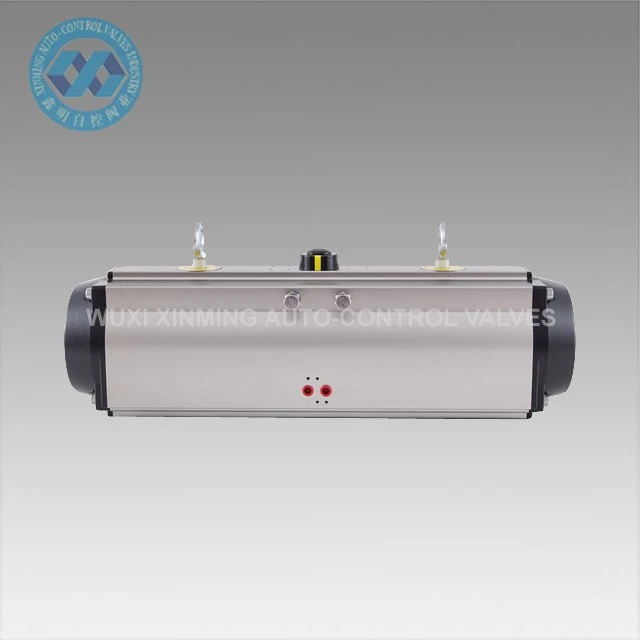

produkt introduksjon
Den 180 graders pneumatiske aktuatoren er sammensatt av doble stempler drevet av et tannstang og tannhjul. Det er to modeller. Den ene er en dobbeltvirkende type, og den andre er en fjær-retur-type, som kan tilpasse seg ulike korrosive miljøer innendørs eller utendørs.
Raske detaljer
Produktnavn: 180 graders pneumatisk aktuator
Merkenavn: XM, og OEM er også akseptert
Aktuatorstørrelse: 32mm-400mm
Rotasjonsvinkel: 0 grader ~180 grader (±5 grader)
Driftstemperaturområde: -20 grader ~ pluss 80 grader (standard)
-40 grader ~ pluss 80 grader (lav temperatur)
-15 grader ~150 grader (høy temperatur)
Lufttilførselstrykk: {{0}}.2~0.8MPa, 10Mpa maks.
Topptilkobling: VDI/VDE3845 NAMUR
Bunntilkobling: ISO 5211 og DIN3337
Materiale: Aluminiumslegering
Struktur: tannstang og tannstang, doble tannstangstempler
Aktuator kroppsoverflatebehandling: hard anodisert, eller dyp oksidasjon
End Cap Farge: svart grå, svart, mørk blå, himmelblå, rød, oransje, grønn, etc.
Sertifisering: CE, ATEX, SIL3, ISO9001:2016

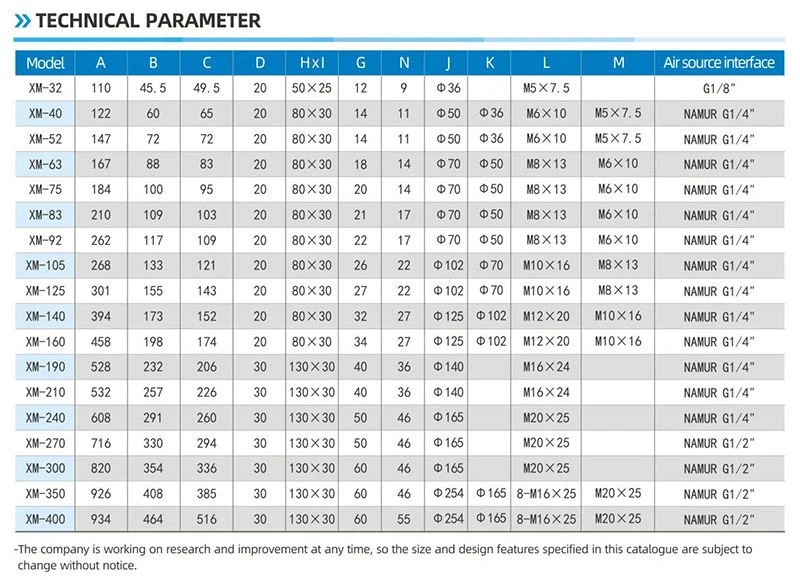

Teknisk parameter
XM 180 GRADER PNEUMATISK AKTUATOR UTGANGS MOMENTTABEL
Modell | Inngående lufttrykk (enhet:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Lufttrykk utgående dreiemoment (Nm) | ||||||
XM-DA32-180 grad | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-180 grad | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-180 grad | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-180 grad | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-180 grad | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-180 grad | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-180 grad | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-180 grad | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-180 grad | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-180 grad | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-180 grad | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-180 grad | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-180 grad | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-180 grad | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-180 grad | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-180 grad | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-180 grad | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-180 grad | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

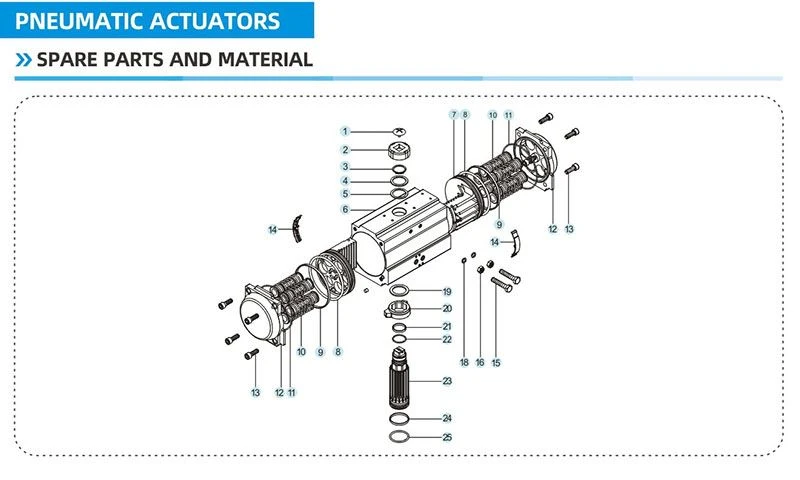

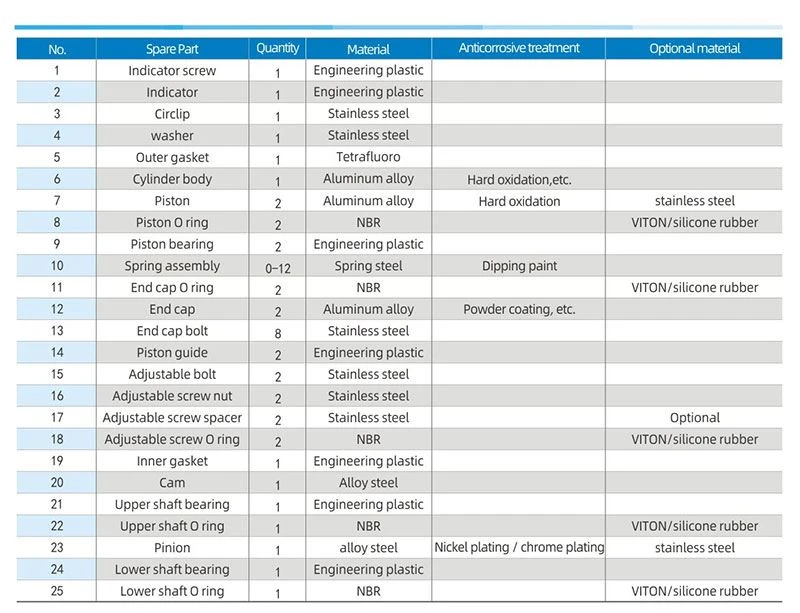

Reservedeler og materialer

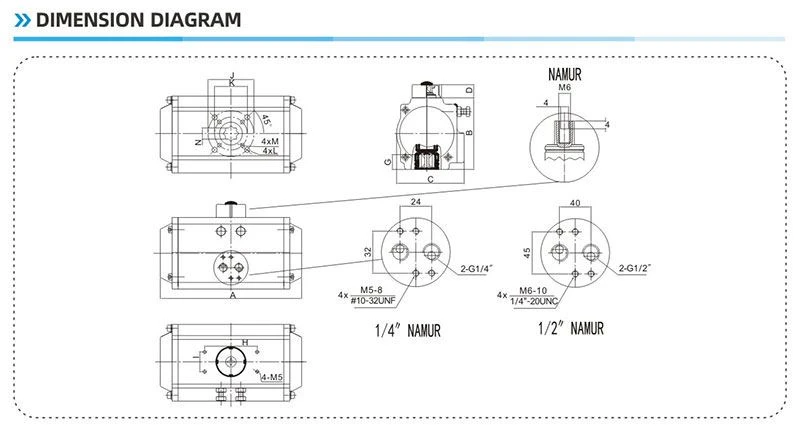

Dimensjonsdiagram
FAQ
Q 1: Betalingsbetingelser kapasitet?
A 1: T/T, L/C, Western Union.
Spørsmål 2: Handelsbetingelser?
A 2: I henhold til Incoterms 2010, normalt med EXW, FOB shanghai, CFR, CIF og DDU.
Spørsmål 3: Sitatets gyldighet?
A 3: Innen 30 dager.
Spørsmål 4: Forsendelsesmåter?
A 4: Til sjøs, med fly, med ekspress eller med jernbane.
Spørsmål 5: Garanti?
A 5: Ett års kvalitetsgaranti gratis, og livslang betalt service.
Spørsmål 6: Installasjon og opplæring?
A 6: normal videoveiledning for installasjon. Om nødvendig, betalt utenlandsk ingeniørtjeneste levert.
