I industrielle automasjonssystemer støter mange bedrifter ofte på problemer med ventilkontroll, som lav responshastighet, utilstrekkelig dreiemoment, lavt automatiseringsnivå og hyppig vedlikehold. Spesielt i rørledningssystemer som krever hyppig åpning og lukking av ventiler, påvirker ustabil aktuatorytelse ikke bare produksjonseffektiviteten, men kan også utgjøre en sikkerhetsrisiko.
Angle Travel Pneumatic Actuator er designet for å løse disse problemene, og gir stabil, rask og pålitelig automatisert kontroll for ulike 90 graders roterende ventiler.
Angle Travel pneumatisk aktuator er en aktuator drevet av trykkluft. Gjennom en intern overføringsmekanisme konverterer den pneumatisk energi til vinkelrotasjonsbevegelse, og oppnår derved ventilåpning og lukking.
Denne aktuatoren brukes hovedsakelig til å kontrollere vinkelslagsventiler som kuleventiler, spjeldventiler og pluggventiler. Den har en kompakt struktur, stabil drift og rask respons, noe som gjør den til en viktig kontrollenhet i industrielle automatiserte rørledningssystemer.

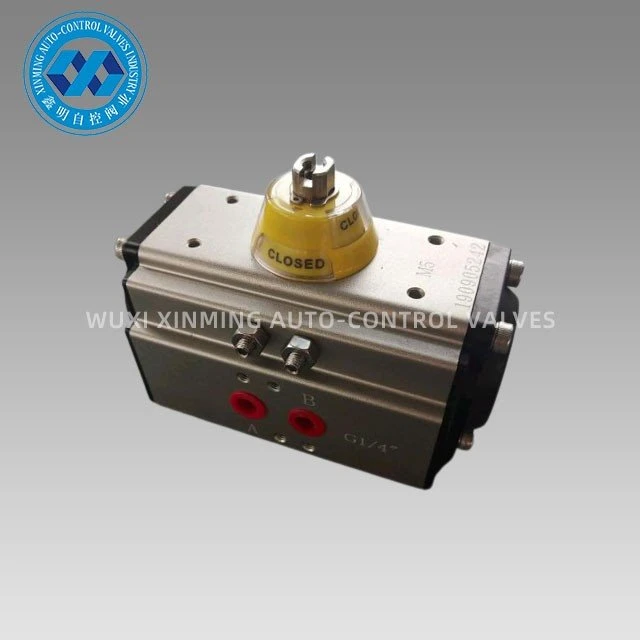

XM-serien Angle Travel Pneumatic Actuator brukes til å kontrollere spjeldventiler, kuleventiler og maskineri med roterende bevegelse automatisk. Presisjonsstøpte-aluminiumslegering doble-stativstempler med hard oksidasjonsbehandling forbedrer rotasjonsvinkelnøyaktigheten og levetiden. Aktuatorkroppen med hard-oksidasjon kan effektivt unngå riper.
Produktspesifikasjoner
|
Produktnavn |
Vinkelreise pneumatisk aktuator |
|
Materiale |
Rustfritt stål / aluminiumslegering |
|
Sertifikat |
ISO9001: 2015, CE, ATEX, SIL3 |
|
Funksjon |
PÅ / AV |
|
Søknad |
Automatisering Kuleventil, Automatisering Butterfly ventil |
|
Temperaturområde |
-40~150 grader C |
|
Leveringstid |
normalt innen 7 dager. |
|
Frakthavn |
Shanghai, Ningbo, etc. |
|
Pakkedetalj |
hver kartong inni, kryssfinerkasse (havforsendelse) eller pall (luftforsendelse) utvendig |
|
Roterende vinkel |
0~90 grader/ 0~120 grader/ 0~180 grader |
|
Struktur |
tannstang roterende aktuator |
|
Overflatebehandling |
hard anodisering |
|
Arbeidstemperatur |
Normal temperatur: -20 grader ~ 80 grader (-4 grader F ~ 176 grader F) |
|
Forbindelse |
NAMUR, ISO5211 og DIN3337 |
|
Cap Farge |
støtte tilpasset |
|
Type |
dobbeltvirkende og enkeltvirkende |
|
Indikator |
Støtte tilpasset |
|
Installer tilbehør |
Grensebryterboks / magnetventil / ventilposisjoner, etc. |
|
ventil tilbehør |
Manuell overstyring girkasse |
|
Stempel |
Hard anodisering |
|
Medium |
Vann, olje, luft eller etsende miljø |
|
Modell |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Forsyningsevne
Vi har et tilstrekkelig lager av standardmodeller og kan levere dem raskt.
Støtter OEM/ODM-tilpasning, med den raskeste gjennomføringen av skreddersydd små-grupper innen 7 dager.
Pakking og levering
Pakkedetalj:
1). separat kartong med skumpakning inni
2) kryssfinerkasse for havforsendelse
3) Kryssfinerpall for luftforsendelse
Avgangshavn: Shanghai, Kina
Ledetid:
|
Antall (enheter) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Tid (dager) |
Varer på lager |
7 |
20 |
Skal forhandles |
Fordel
Alle prosessene er en-gang-forming av CNC for å sikre prosessnøyaktighet og levetid.

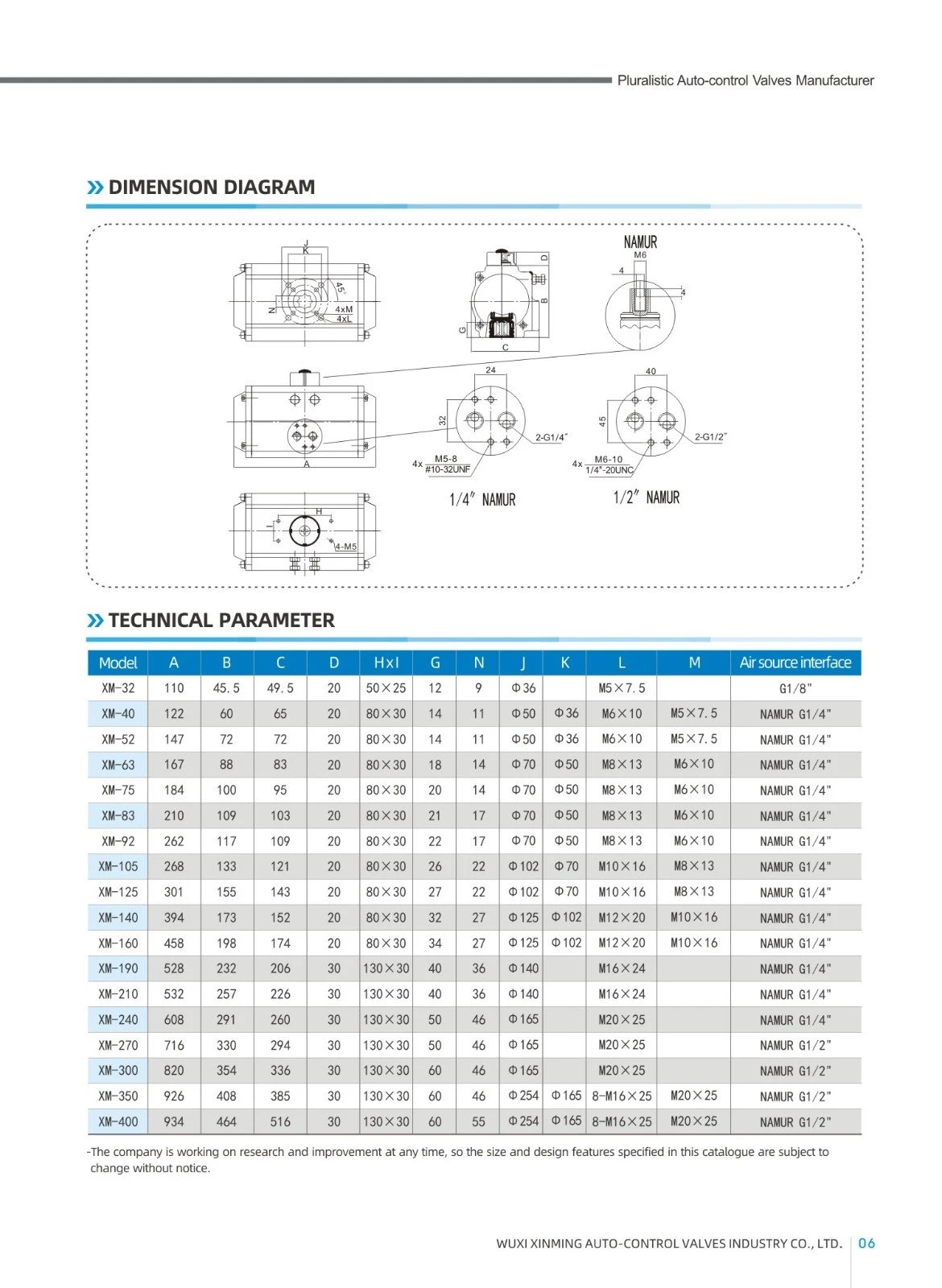

Vinkelreise pneumatisk aktuator dimensjoner
XM DOBBELT VIRKENDE AKTUATOR UTGANGS MOMENTTABEL
|
Modell |
Inngående lufttrykk (enhet:bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Lufttrykk utgående dreiemoment (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
