Designfunksjoner

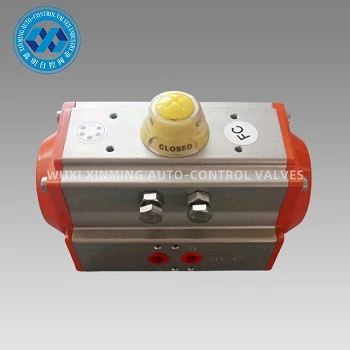

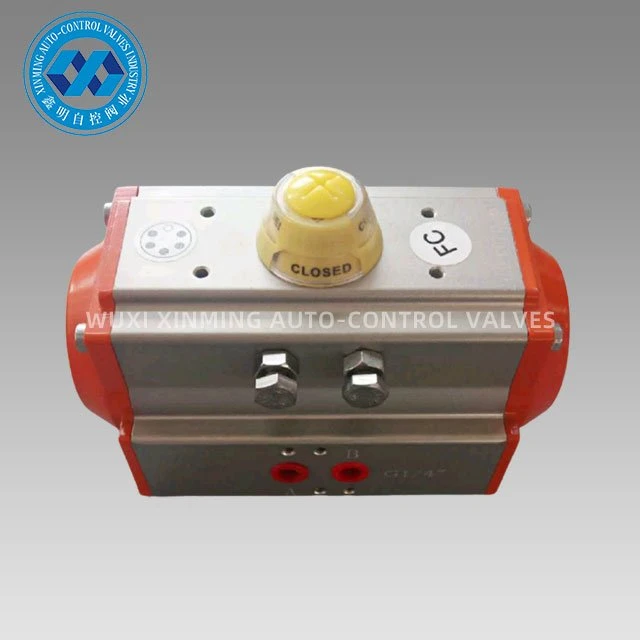

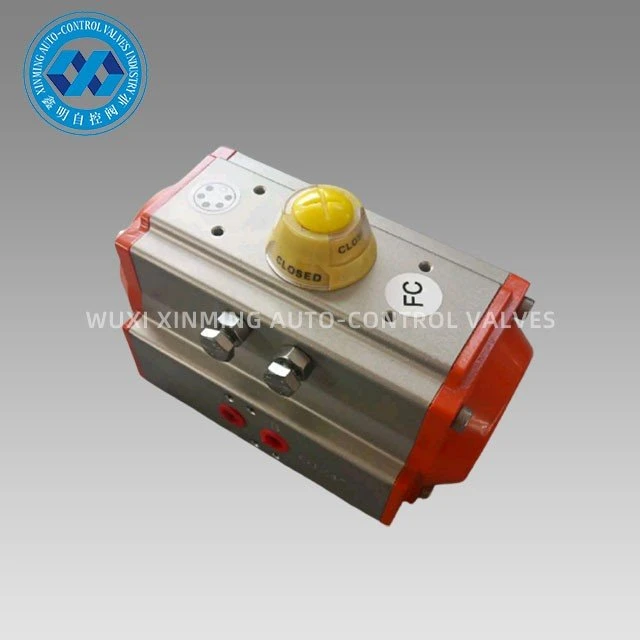

AT dobbeltvirkende pneumatisk roterende aktuator er studert, utviklet og designet på grunnlag av omfattende anvendelse av nye teknologier, nye materialer, nye prosesser og innovative konsepter i inn- og utland, med følgende egenskaper:
1.Helt i tråd med internasjonale forskrifter: IS05211, DIN3337 og VDI/VDE-3845, NAMUR-standarder.
2.Til ekstrudert høyfast aluminiumssylinder er den indre overflaten finslipt og hard anodisert, med lang levetid, lav friksjonskoeffisient og rask handling.
3.Den vakre kompakte moderne formen og flere spesifikasjoner gjør utvalget mer økonomisk.
4.Alle aktive overflater bruker høykvalitetslagre med lav friksjon, lang levetid og ingen støy.
5. To uavhengige slagjusteringsmekanismer er installert for å enkelt justere ekstra ±5 grader ved helt åpen eller helt lukket posisjon
6. Aktuatorer med samme utvendige struktur er tilgjengelige i dobbeltvirkende og enkeltvirkende (fjær-retur) versjoner. Enkeltvirkende versjon har normal-lukket og normal-åpen type
Forsyningsevne
Forsyningsevne: 10000 enheter per måned Pneumatisk roterende aktuator
Pakking og levering
Pakkedetalj: 1). separat kartong med skumpakning inni
2) kryssfinerkasse for havforsendelse
3) Kryssfinerpall for luftforsendelse
Avgangshavn: Shanghai, Kina
Ledetid:
|
Antall (enheter) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Tid (dager) |
Varer på lager |
7 |
20 |
Skal forhandles |
produkt introduksjon
XM-serien AT pneumatiske aktuatorer brukes til å kontrollere spjeldventiler, kuleventiler og maskineri med roterende bevegelse automatisk. Presisjonsstøpte aluminiumslegeringsstempler med dobbeltstativ med hard oksidasjonsbehandling forbedrer rotasjonsvinkelnøyaktigheten og levetiden. Aktuatorkroppen med hardoksidering kan effektivt unngå riper.
Fordel
1) Alle viktige reservedeler vil bli behandlet med hard anodisering for å øke styrken i stor grad for å sikre god ytelse og levetid.
2) All prosess er engangsforming av CNC for å sikre prosessnøyaktighet og levetid.
applikasjon
Pneumatiske roterende aktuatorer kan være egnet for forskjellige brennbare, etsende, støvete, sterke magnetfelt, stråling, vibrasjonskorrosive miljøer innendørs eller utendørs, som er mye brukt innen elektrisk kraft, petrokjemisk, metallurgi, petroleum, gass, by, konstruksjon, drenering, kjemisk industri, oljeraffinering, gruvedrift, kraftverk, metallurgi, arkitektur, medisin, mat, gass, vitenskapelig forskning, etc.
Teknisk parameter
XM DOBBELT VIRKENDE AKTUATOR UTGANGS MOMENTTABEL
| Modell |
Inngående lufttrykk (enhet:bar) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| Lufttrykk utgående dreiemoment (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Bedriftsintroduksjon
Siden 2007 har WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD etablert.
Vi produserer hovedsakelig pneumatisk aktuator, pneumatisk kuleventil, pneumatisk spjeldventil, pneumatisk/elektrisk kontrollventil, etc.

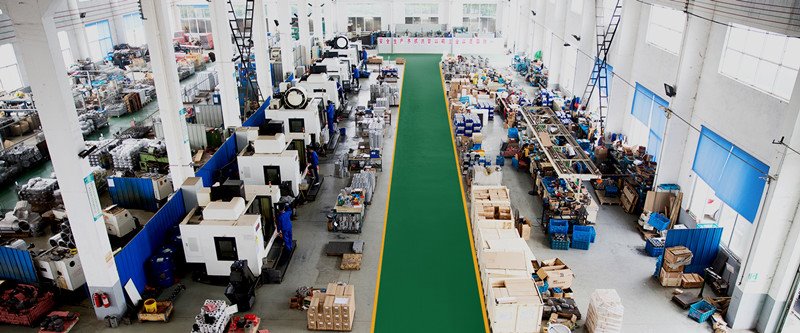

Vårt firma har avansert prosessutstyr og sofistikert testutstyr. Vårt prosessutstyr inkluderer dreiebenker, fresemaskin, boremaskin, høvel, boremaskin, CNC dreiebenker, CNC maskineringssentre og annet utstyr. Det er totalt 30 sett, hvorav det er 5 sett importert vertikal maskinsenter og flere sett avanserte CNC dreiebenker.
