produkt introduksjon

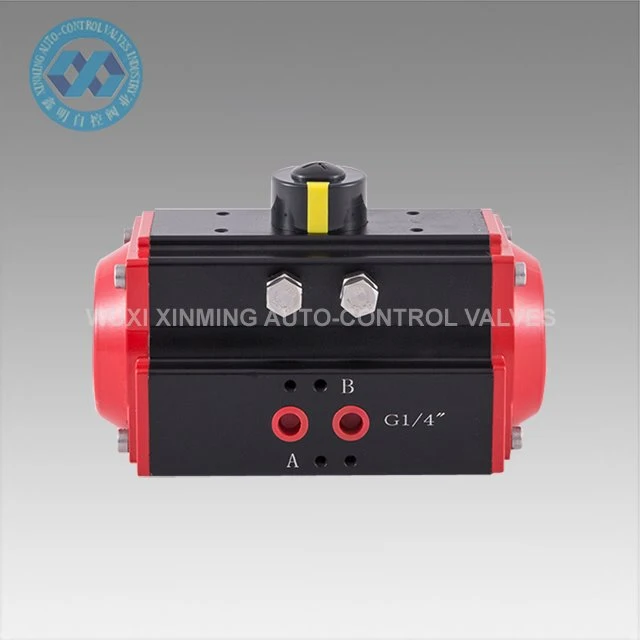

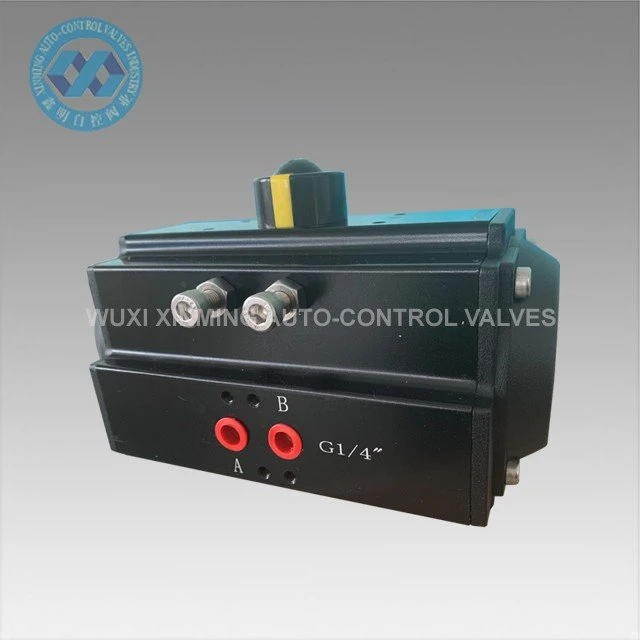

Pneumatisk tannstangaktuator, også kjent som begrenset rotasjonssylinder, er en roterende aktuator som brukes til å rotere, åpne, lukke, blande, svinge, posisjonere, styre og flere mekaniske funksjoner som involverer begrenset rotasjon. Pneumatisk tannstang- og pinjongaktuator brukes til å kontrollere sommerfugler ventiler, kuleventiler og maskineri med automatisk roterende bevegelse. Presisjonsstøpte aluminiumslegeringsstempler med dobbeltstativ med hard oksidasjonsbehandling forbedrer rotasjonsvinkelnøyaktigheten og levetiden. Aktuatorkroppen med hardoksidering kan effektivt unngå riper.
Raske detaljer
Produktnavn: Pneumatisk tannstangaktuator
Merkenavn: XM, og OEM er også akseptert
Aktuatorstørrelse: 32mm-400mm
Rotasjonsvinkel: 0 grader ~90 grader (±5 grader)
Driftstemperaturområde: -20 grader ~ pluss 80 grader (standard)
-40 grader ~ pluss 80 grader (lav temperatur)
-15 grader ~150 grader (høy temperatur)
Lufttilførselstrykk: {{0}}.2~0.8MPa, 10Mpa maks.
Topptilkobling: VDI/VDE3845 NAMUR
Bunntilkobling: ISO 5211 og DIN3337
Materiale: Aluminiumslegering
Struktur: tannstang og tannstang, doble tannstangstempler
Aktuator kroppsoverflatebehandling: svart anodisert
End Cap Farge: svart grå, svart, mørk blå, himmelblå, rød, oransje, grønn, etc.
Sertifisering: CE, ATEX, SIL3, ISO9001:2016
Teknisk parameter
XM PNEUMATISK STØV- OG KJØNNAKTUATOR UTGANGS MOMENTTABEL
Modell | Inngående lufttrykk (enhet:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Lufttrykk utgående dreiemoment (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Reservedeler og materialer
Dimensjonsdiagram
Forsyningsevne
Forsyningsevne: 10000 enheter per måned Pneumatisk roterende aktuator
Pakking og levering
Pakkedetalj: 1). separat kartong med skumpakning inni
2). kryssfinerkasse for havforsendelse
3). Kryssfinerpall for luftforsendelse
Avgangshavn: Shanghai, Kina
Ledetid:
Antall (enheter) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Est. Tid (dager) | Varer på lager | 7 | 20 | Skal forhandles |
Fordel
1) Alle viktige reservedeler vil bli behandlet med hard anodisering for å øke styrken i stor grad for å sikre god ytelse og levetid.
2) All prosess er engangsforming av CNC for å sikre prosessnøyaktighet og levetid.
FAQ
Q 1: Betalingsbetingelser kapasitet?
A 1: T/T, L/C, Western Union.
Spørsmål 2: Handelsbetingelser?
A 2: I henhold til Incoterms 2010, normalt med EXW, FOB shanghai, CFR, CIF og DDU.
Spørsmål 3: Sitatets gyldighet?
A 3: Innen 30 dager.
Spørsmål 4: Forsendelsesmåter?
A 4: Til sjøs, med fly, med ekspress eller med jernbane.
Spørsmål 5: Garanti?
A 5: Ett års kvalitetsgaranti gratis, og livslang betalt service.
Spørsmål 6: Installasjon og opplæring?
A 6: normal videoveiledning for installasjon. Om nødvendig, betalt utenlandsk ingeniørtjeneste levert.
