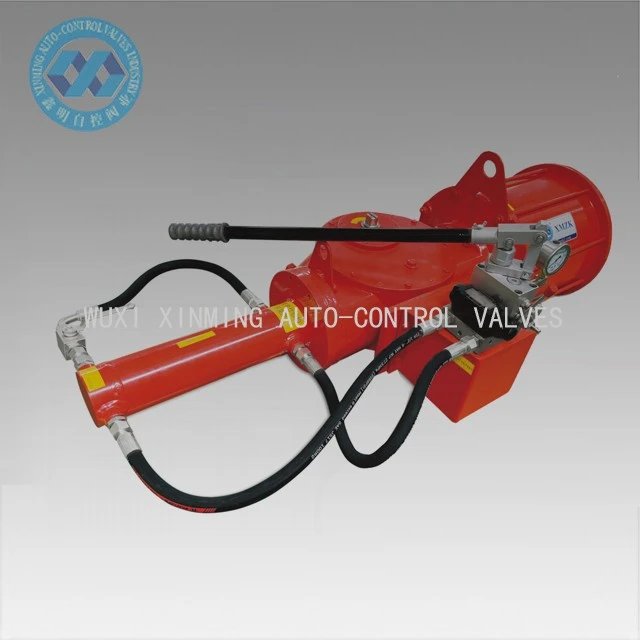

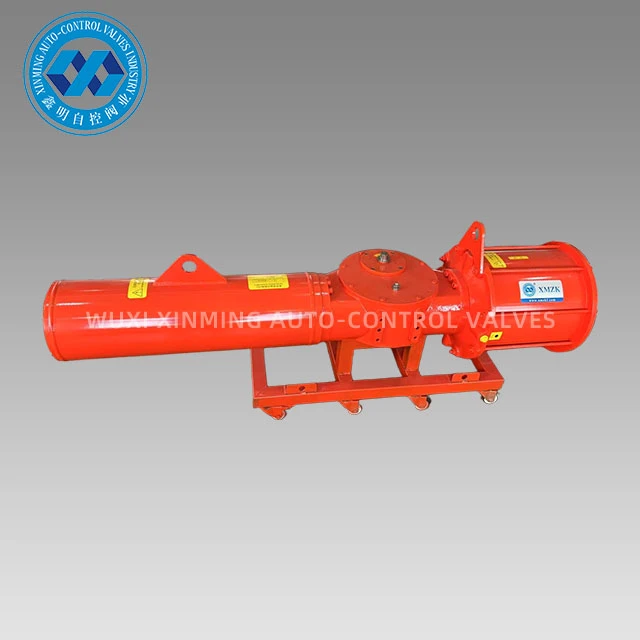

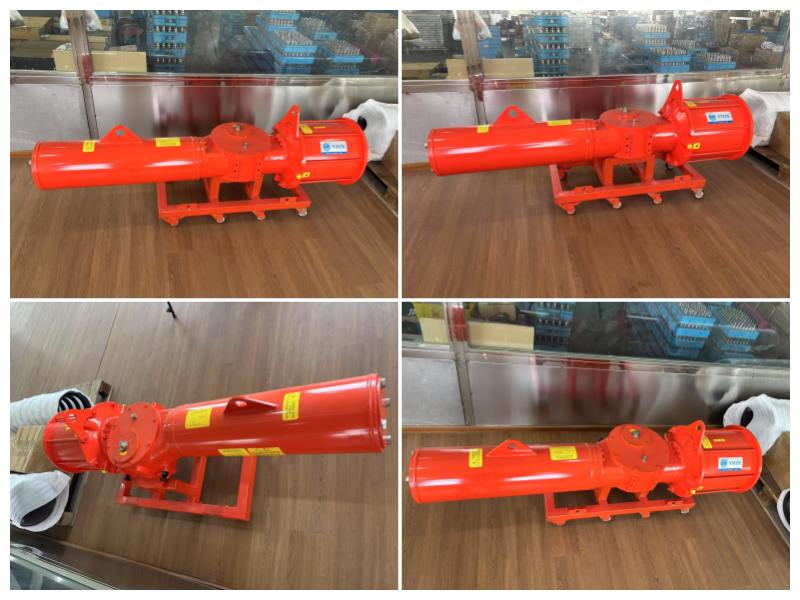

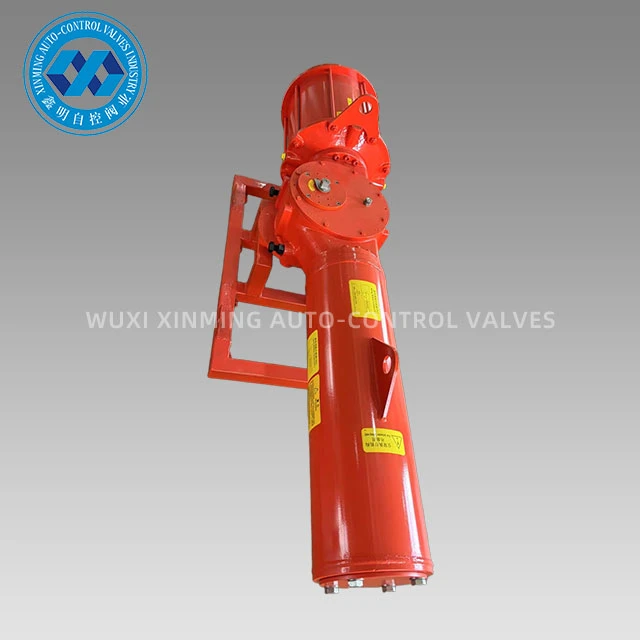

Spring Return Scotch Yoke pneumatisk aktuator

Spring Return Scotch Yoke pneumatisk aktuator er en høy-pålitelig drivenhet designet for industriell ventilkontroll. Den bruker en unik Scotch Yoke-overføringsmekanisme for å konvertere trykkluftkraft til 90 graders rotasjonsbevegelse, og realiserer automatisk tilbakestillingsfunksjon gjennom en innebygd-sterk fjær, som sikrer at ventilen raskt går tilbake til en sikker posisjon (helt åpen eller helt lukket) i tilfelle luftsvikt eller nødsituasjon. Den modulære utformingen av Spring Return Scotch Yoke pneumatisk aktuator støtter ISO 5211/NAMUR standard grensesnitt, kan tilpasses ulike typer kuleventiler og spjeldventiler, og kan utstyres med endebrytere, magnetventiler og annet tilbehør for automatisk kontroll. Sammenlignet med tradisjonelle tannstangaktuatorer, har den skotske åkstrukturen høyere mekanisk effektivitet og lengre levetid, og er et ideelt valg for ventilkontroll under farlige forhold. Scotch yoke-konstruksjonen er et utmerket alternativ for ventilkontroll i farlige situasjoner fordi den har lengre levetid og høyere mekanisk effektivitet enn konvensjonelle tannstangaktuatorer.

Produktfunksjoner:

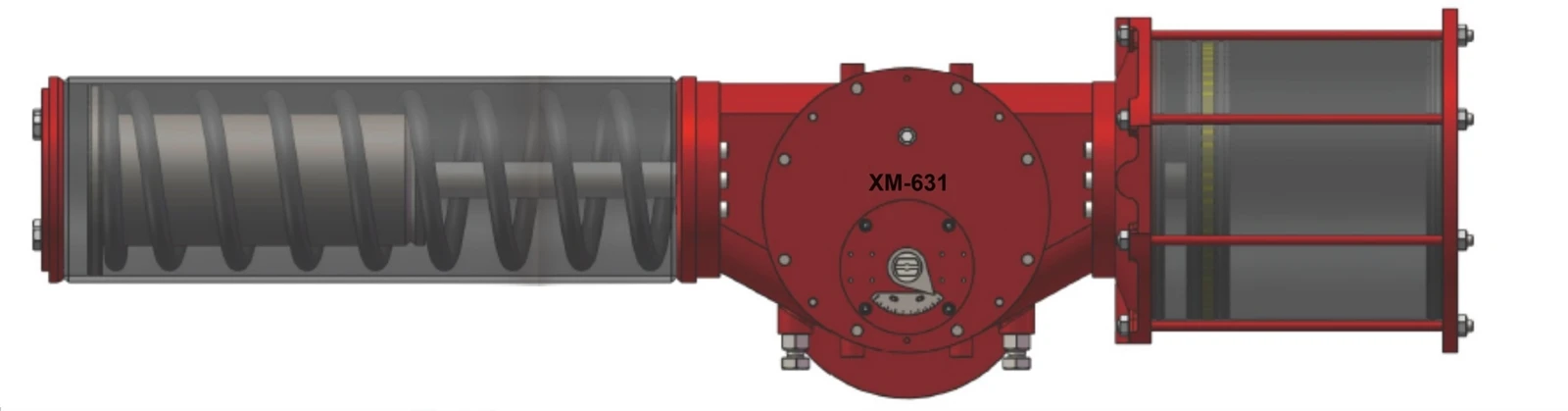

1. Det finnes to typer XM scotch yoke pneumatiske aktuatorer: symmetriske og skråstilte, tilsvarende to forskjellige utgangsmomentkarakteristikk. Den skråstilte Scotch yoke-aktuatoren har høyt startmoment og lavt driftsmoment, egnet for kontroll av spjeldventiler. Den symmetriske scotch yoke-aktuatoren har en mer balansert dreiemomentkurve og er hovedsakelig egnet for styring av kuleventiler og pluggventiler.
2. O-ringene innkapslet med doble materialer (gummi og PFA) kan påføres forskjellige temperaturer og arbeidsforhold.
Den doble O-ringen og lagerdesignen sikrer stabiliteten og påliteligheten til den modulære sylinderen.
3. Utgangsmomentet til XM-fjærreturtypen kan nå mer enn 140 000 Nm, og utgangsmomentet for den dobbeltvirkende typen kan nå mer enn 250 000 Nm.
Arbeidstrykk: 0,3-0,6MPa.
4. Både senterkroppsmodulen og sylindermodulen er laget av duktilt jern eller karbonstål for å sikre tilstrekkelig styrke. Den generelle strukturen er kompakt, og designet er vakkert og koordinert. Åkstangen og stempelet sørger for det beste dreiemomentet.
5. Komposittmaterialer med lav friksjon og lang levetid unngår direkte metall-til-metallkontakt, noe som gjør vedlikehold og utskifting raskt og enkelt.
6. Utgangsakselen samsvarer med de nyeste ISO5211- og NAMUR-standardene. Størrelsen kan tilpasses, og rustfritt stål er valgfritt.
7. NAMUR standard posisjonsindikator forenkler installasjonen av tilbehør som endebryterbokser og posisjonere.
8. To uavhengige vinkeljusterbare bolter kan justere ventilslaget fra -6 grader til 96 grader, noe som bidrar til å forlenge levetiden til ventilsetet.

Prinsippet er at:

komprimert luft kommer inn i kammeret for å skyve stempelet for å gjøre lineær bevegelse, og ved overføringsstrukturer av åkpinnen og åksporet vil stempelets lineære bevegelse omdannes til åkets roterende bevegelse, og drive utgangsakselen til å rotere, og dermed oppnå kontroll av ventilen.
