Produktintroduksjon
I industrielle ventilautomatiseringssystemer er aktuatoren komponenten som bestemmer om en ventil kan fungere pålitelig over lange sykluser. I mange virkelige installasjoner vi har sett, er ventilproblemer ikke forårsaket av selve ventilen, men av feil aktuatorvalg-utilstrekkelig dreiemoment, ustabil veksling eller dårlig respons under kontinuerlig drift.

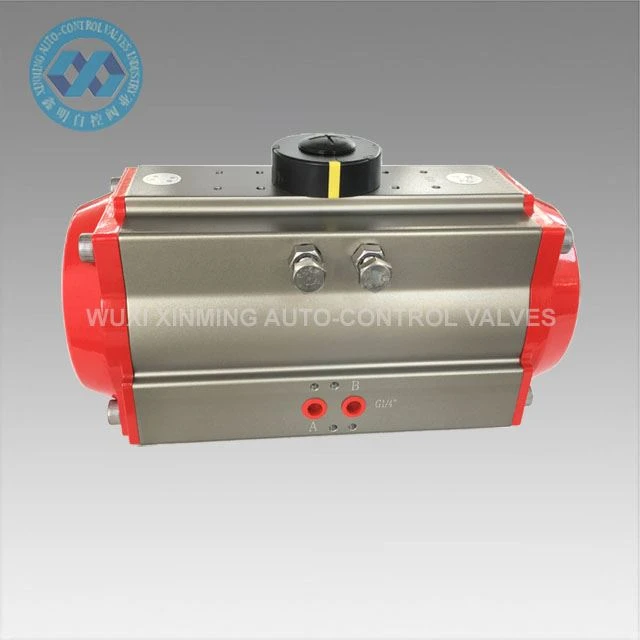

XM pneumatisk ventilaktuator er designet for kvart-omdreiningsventilautomatisering, inkludert kuleventiler og spjeldventiler. Den konverterer trykkluft til roterende bevegelse gjennom en tannstangmekanisme, noe som muliggjør rask og stabil ventildrift i industrielle prosesssystemer.
Den er mye brukt i vannbehandling, kjemisk prosessering, HVAC-systemer og generell industriell automatisering der pålitelig på/av-ventilkontroll er nødvendig.
Funksjoner
- Tannstangstruktur for stabil roterende bevegelse
- Rask pneumatisk respons for automatisert ventilstyring
- Tilgjengelig i dobbeltvirkende og fjærreturtyper
- ISO 5211 montering for enkel ventilinstallasjon
- Kompakt hus av aluminiumslegering for industriell bruk
- Egnet for kontinuerlig sykling
- Kompatibel med magnetventiler og endebryterbokser
Tekniske spesifikasjoner
Produkttype: Pneumatisk ventilaktuator
Design: Tannstang
Driftstype: Fjærretur
Rotasjonsvinkel: 90 graders standard
Arbeidsmedium: Ren, tørr trykkluft
Kroppsmateriale: Aluminiumslegering
Monteringsstandard: ISO 5211
Driftstrykk: 2,5 – 8 bar
Temperaturområde: Standard / Høy temperatur alternativer tilgjengelig
Kontrollsystem: Pneumatisk automatisering kompatibel
Installasjon av pneumatiske aktuatorer
Rimelig installasjon er for å sikre at aksen til den pneumatiske aktuatoren og ventilstammen har koaksialitet. Før aktuator og ventilmontering bør ventilen måles og det nødvendige dreiemomentet bør ikke overskrides. Etter montering testes den pneumatiske aktuatoren og ventilen, og det nominelle trykket påføres ventilen. Luftkildetrykket til aktuatoren er 0,4 mpa eller i henhold til brukerens krav. Åpning og lukking av ventilen skal være fleksibel, og det skal ikke være fastlåste, krypende og andre fenomener, og Gjør flere forsøk.
Pneumatiske aktuatorer utstyrt med magnetventiler bør utstyres med manuelle enheter under feilsøking. Slå på den røde knappen på magnetventilen og gå gjennom den elektriske igangkjøringen. Når du bruker den manuelle betjeningsmekanismen, bør gass- eller væskekilden kuttes av, og deretter skal den pneumatiske mekanismen feilsøkes. Pneumatiske aktuatorer bør holde luftkilden tørr og ren, og aktuatorene bør vedlikeholdes og vedlikeholdes regelmessig, og luftfilteret bør tømmes og tømmes regelmessig for å unngå å komme inn i magnetventilen eller pneumatisk aktuator og påvirke normalt arbeid.
Søknader
- Kuleventilautomatiseringssystemer
- Butterflyventilkontrollsystemer
- Vannbehandlingsanlegg
- HVAC-rørledningssystemer
- Kjemiske prosesslinjer
- Rørledninger for industrielle verktøy
- Automatiserte produksjonssystemer
OEM og tilpasning
- XM tilbyr fleksible OEM-løsninger for ulike prosjektkrav:
- Dobbeltvirkende eller fjærreturkonfigurasjon
- Momentjustering for ulike ventilstørrelser
- Spesielle monteringsgrensesnitt om nødvendig
- Integrasjon av magnetventil og posisjonsfeedback
- OEM merkevarebygging og emballasjestøtte
